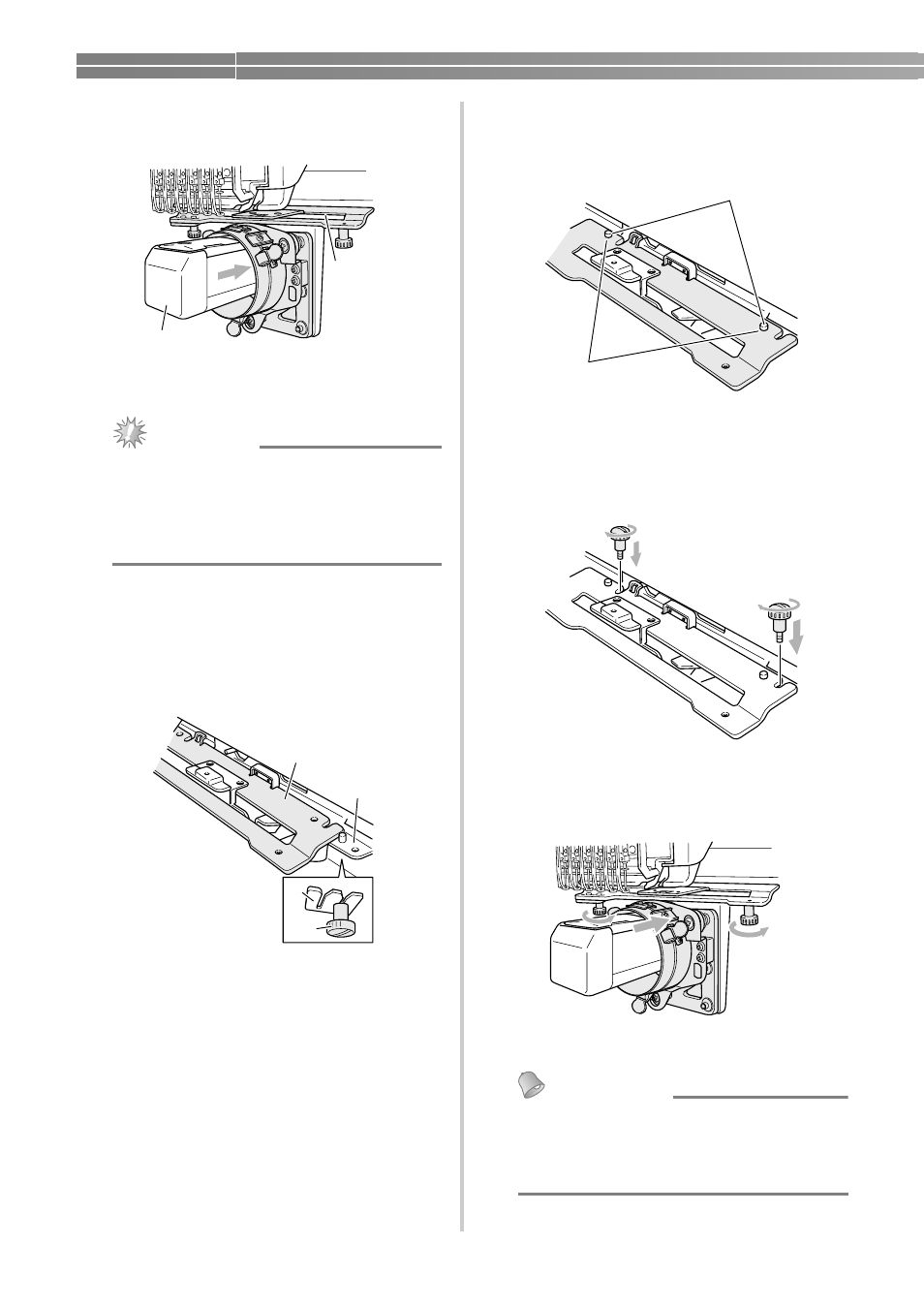

Вставьте кольцо направляющей
цилиндрической рамы в платформу машины.
1
Платформа вышивальной машины
2
Зазор в монтажной пластине
Примечание
● Следите, чтобы направляющая
цилиндрической рамы не касалась
расположенных рядом деталей, например
прижимной лапки или зазора в
монтажной пластине.
d
Вставьте два винта в нижней части
направляющей цилиндрической рамы в
вырезы в каретке и установите монтажную
пластину направляющей цилиндрической
рамы на каретку X.
1
Вырез на каретке
2
Винт направляющей цилиндрической рамы
3
Монтажная пластина направляющей
цилиндрической рамы
4
Каретка X
e
Вставьте выступы на каретке X в отверстия
монтажной пластины направляющей
цилиндрической рамы.
1
Выступы на каретке X
2
Отверстия монтажной пластины
направляющей цилиндрической рамы
f
Затяните два винта, вывернутые в пункте
b
.
g
Вдвиньте направляющую цилиндрической
рамы до упора и затяните два нижних винта,
чтобы зафиксировать направляющую.
X
На этом установка направляющей
цилиндрической рамы завершена.
Напоминание
● Полностью затяните винты
дискообразной отверткой, входящей в
комплект поставки вышивальной
машины.
