6
c

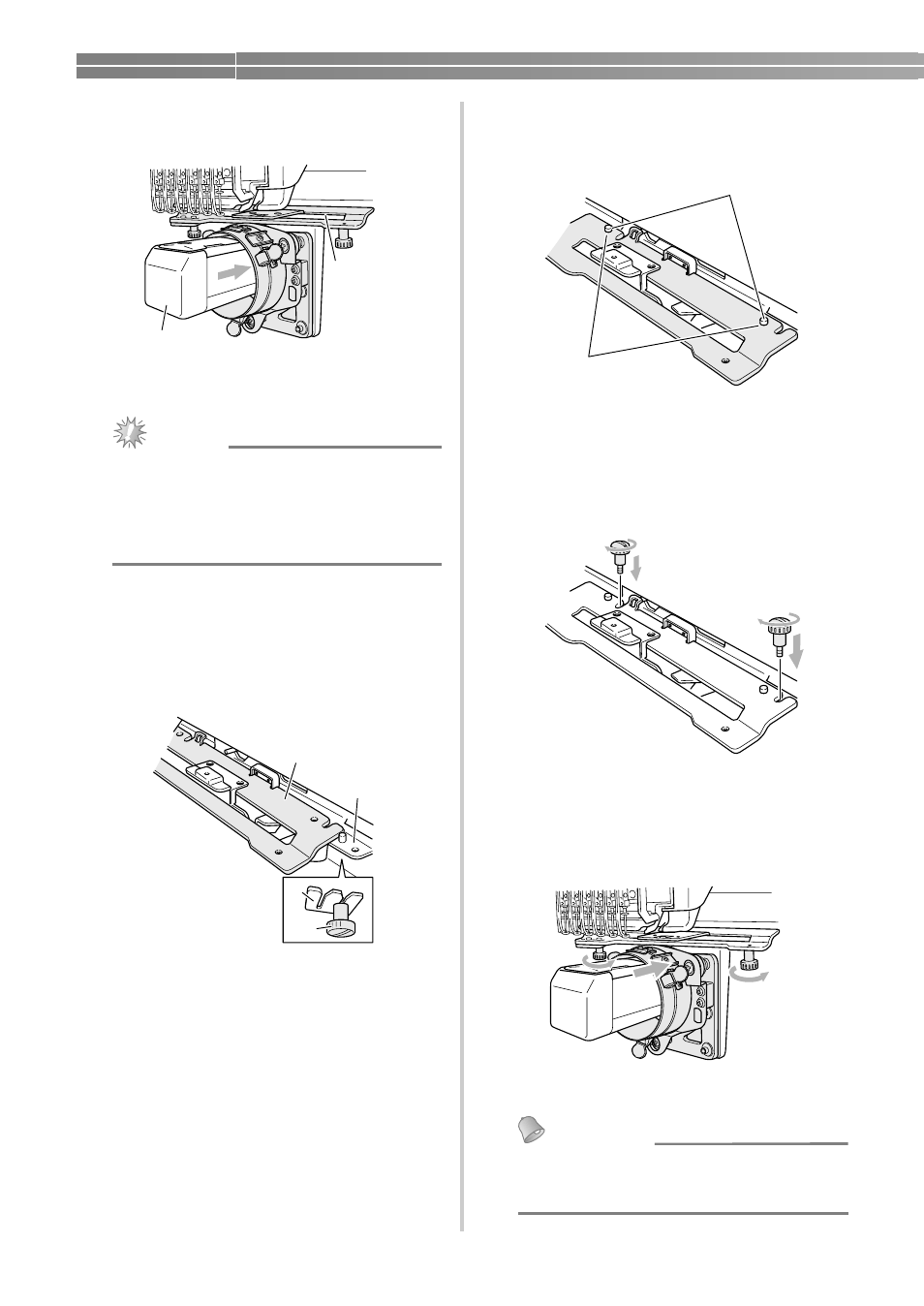

Führen Sie das Maschinenbett durch den
Ring des Zylinderrahmenantriebs.
1
Maschinenbett
2
Schlitz in der Montageplatte
Hinweis
● Geben Sie acht, dass der
Zylinderrahmenantrieb nicht mit
angrenzenden Teilen zusammenstößt, wie
z.B. mit dem Stickfuß oder dem Schlitz in
der Montageplatte.
d
Führen Sie die beiden Schrauben am Boden
des Zylinderrahmenantriebs in die Kerben
auf dem Stickarm ein und legen Sie
anschließend die Montageplatte des
Zylinderrahmenantriebs auf den X-Stickarm.
1
Kerbe am Stickarm
2
Schraube des Zylinderrahmenantriebs
3
Montageplatte des Zylinderrahmenantriebs
4
X-Stickarm
e
Die Stifte des X-Stickarms in die Löcher auf
der Montageplatte des
Zylinderrahmenantriebs einführen.
1
Stifte auf dem X-Stickarm
2
Löcher in der Montageplatte des
Zylinderrahmenantriebs
f
Die beiden in Schritt
b
gelösten Schrauben
festziehen.
g
Drücken Sie auf den Zylinderrahmenantrieb,
so dass er bis zum Anschlag eingeführt ist
und ziehen Sie dabei die beiden unteren
Schrauben an, um den
Zylinderrahmenantrieb zu fixieren.
X
Die Montage des Zylinderrahmenantriebs
ist nun abgeschlossen.
Anmerkung
● Verwenden Sie den mitgelieferten
Schlitzschraubenzieher und ziehen Sie die
Schrauben fest an.
b
a
a
b
c
d
1
2
