45
IT
ALIANO

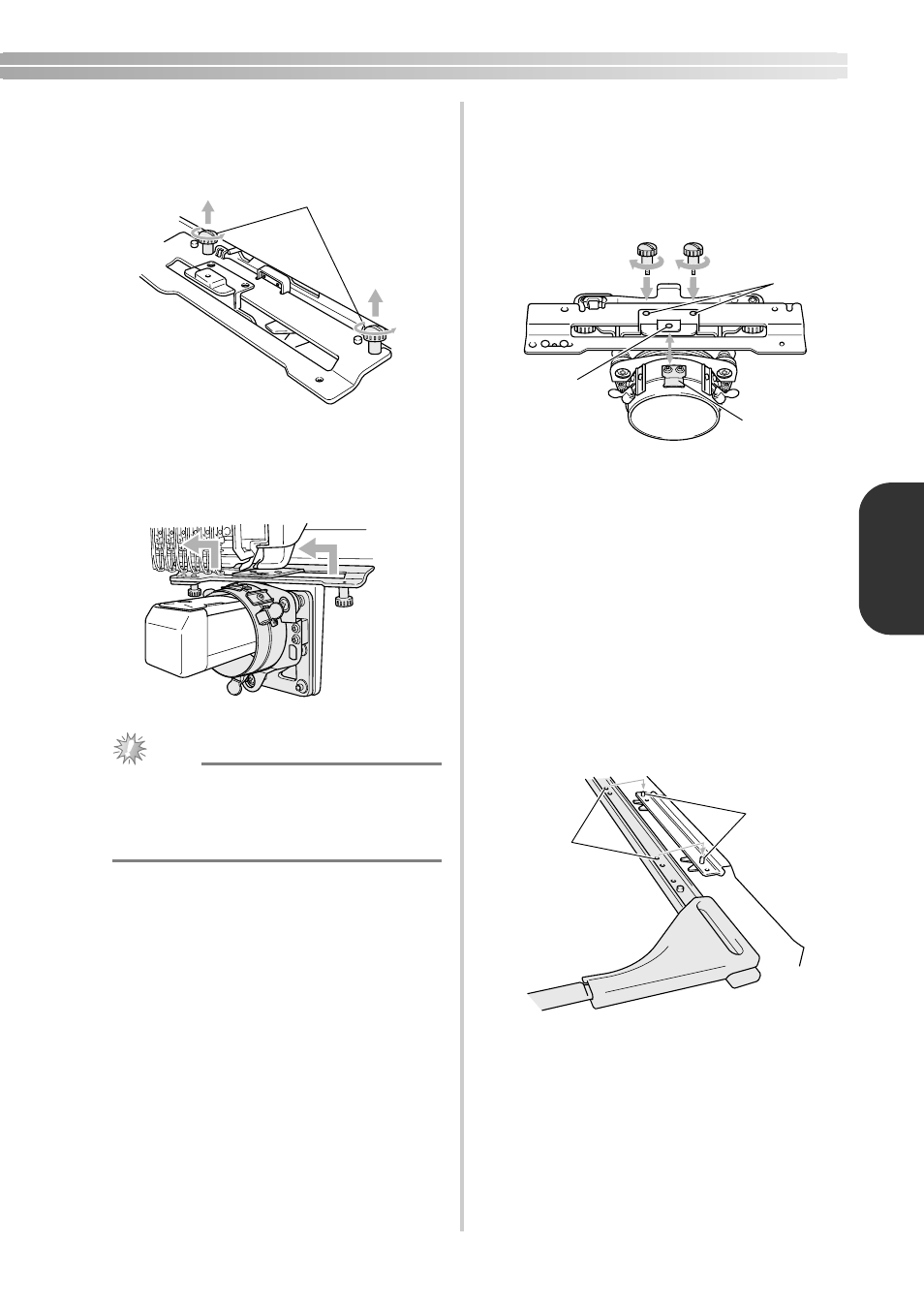

c Rimuovere le due viti a testa zigrinata
superiori.
1
Viti a testa zigrinata
d Rimuovere l'elemento conduttore del telaio
cilindrico.
Nota
● Fare attenzione che l'elemento conduttore
del telaio cilindrico non urti contro alcuna
parte circostante, quale il piedino
premistoffa o altre parti della macchina.
e Allineare il foro nella staffa di montaggio a L
dell’elemento conduttore del telaio
cilindrico con la linea centrale della piastra
guida, inserire le due viti a testa zigrinata
rimosse nel punto
c
nei fori in alto, quindi
stringere le viti a testa zigrinata.
1
Foro sulla staffa di montaggio a L
2
Linea centrale della piastra guida
3
Foro sulla parte superiore
• Inserire le viti a testa zigrinata nei fori in cui
era originariamente installato l'elemento
conduttore del telaio cilindrico (fori da cui
sono state rimosse le viti a testa zigrinata nel
punto
c
).
X La sezione mobile dell'elemento conduttore
del telaio cilindrico è bloccata.
f Allineare i fori del supporto del telaio per
ricamo con i perni sul carrello X, quindi
fissare il supporto del telaio per ricamo con
le due viti a testa zigrinata.
1
Perni del carrello X
2
Fori nel supporto del telaio per ricamo
1
a
b
c
a
b
