8

d

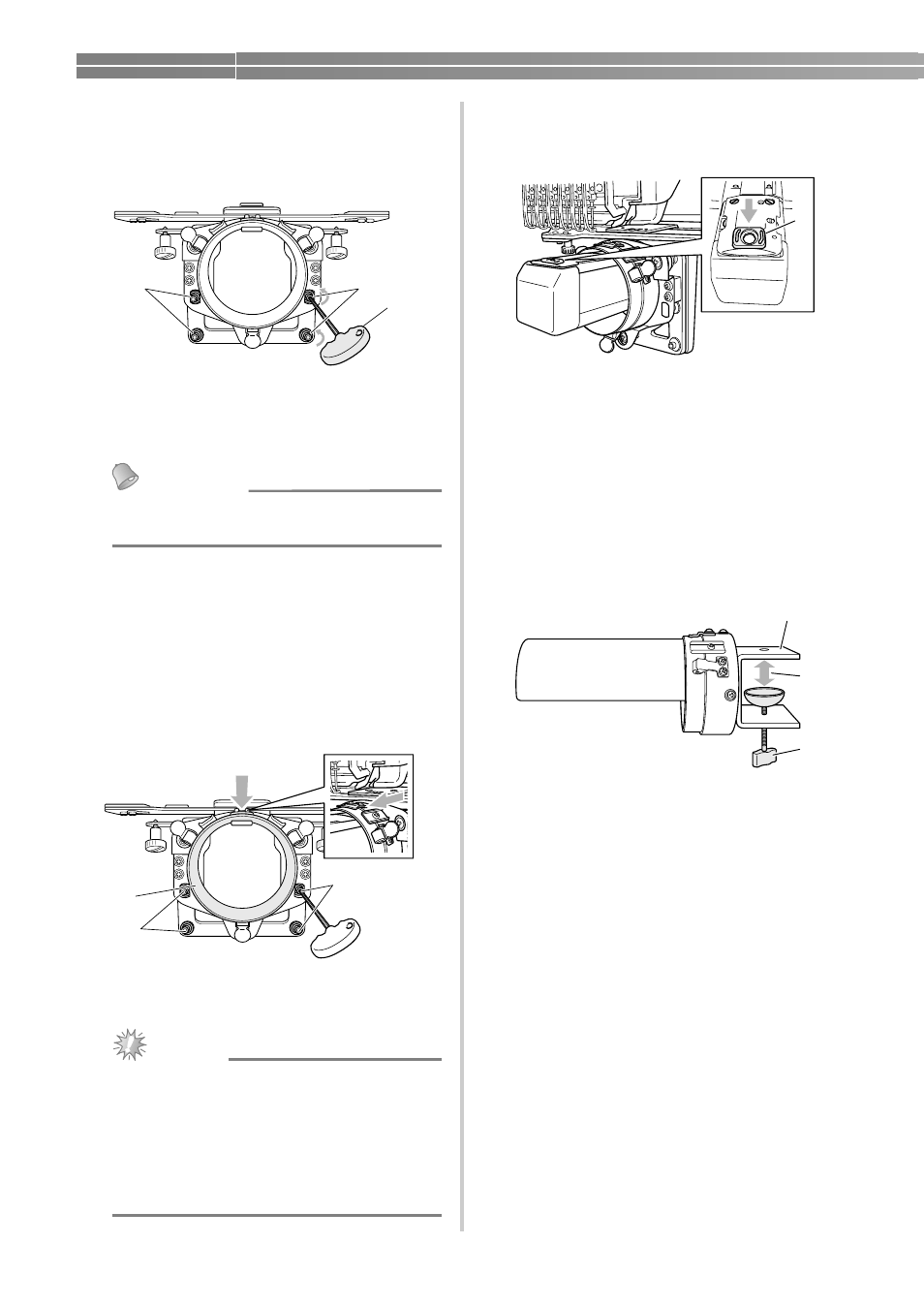

Lösen Sie die vier Innensechskantschrauben
(außen am Ring), indem Sie sie mit dem
mitgelieferten Sechskantschlüssel (3 mm)
eine Umdrehung in Pfeilrichtung drehen.

1

Innensechskantschrauben

2

Mitgelieferter Sechskantschlüssel (3 mm)

X

Wenn die Innensechskantschrauben gelöst
sind, kann der Ring abgesenkt werden.

Anmerkung

● Die Innensechskantschrauben nicht

entfernen.

e

Drücken Sie den Ring leicht nach unten, so
dass der Abstand zwischen Ring und Bett
links und rechts gleich groß ist. Ziehen Sie
die gegenüberliegenden Schrauben außen
am Ring mit dem Sechskantschlüssel (3 mm)
gleichmäßig an und ziehen Sie anschließend
die beiden anderen Schrauben an.
Alle 4 Schrauben fest anziehen.

1

Ring

2

Innensechskantschrauben

Hinweis

● Sind die Schrauben nicht fest genug

angezogen, kann der
Zylinderrahmenantrieb möglicherweise
beschädigt werden.

● Um Schäden an der Maschine oder am Stoff

zu vermeiden, achten Sie darauf, dass kein
Stoff in den Zwischenraum gelangt.

Anbringen des Stichplatten-Distanzstücks

Bringen Sie das Stichplatten-Distanzstück (mit der
Maschine mitgeliefert) an der Stichplatte an.

1

Stichplatten-Distanzstück

Vorbereiten der Montagevorrichtung des

Zylinderrahmens
Befestigen Sie die Montagevorrichtung des
Zylinderrahmens auf einer stabilen und ebenen
Fläche (z.B. auf einem Tisch).

a

Lösen Sie die Schraube der
Montagevorrichtung, bis der Spreizabstand
der Schraubzwinge größer ist als die Dicke
der Montagefläche.

1

Schraubzwinge

2

Je nach gewünschter Dicke öffnen.

3

Schraube

• Die Montagevorrichtung lässt sich auf 9 bis

38 mm (11/32 to 1 1/2 Zoll) dicken Platten
befestigen.

a

a

b

a

b

b

a

a

b

c
