13
ENGLISH
DEUTSCH
c

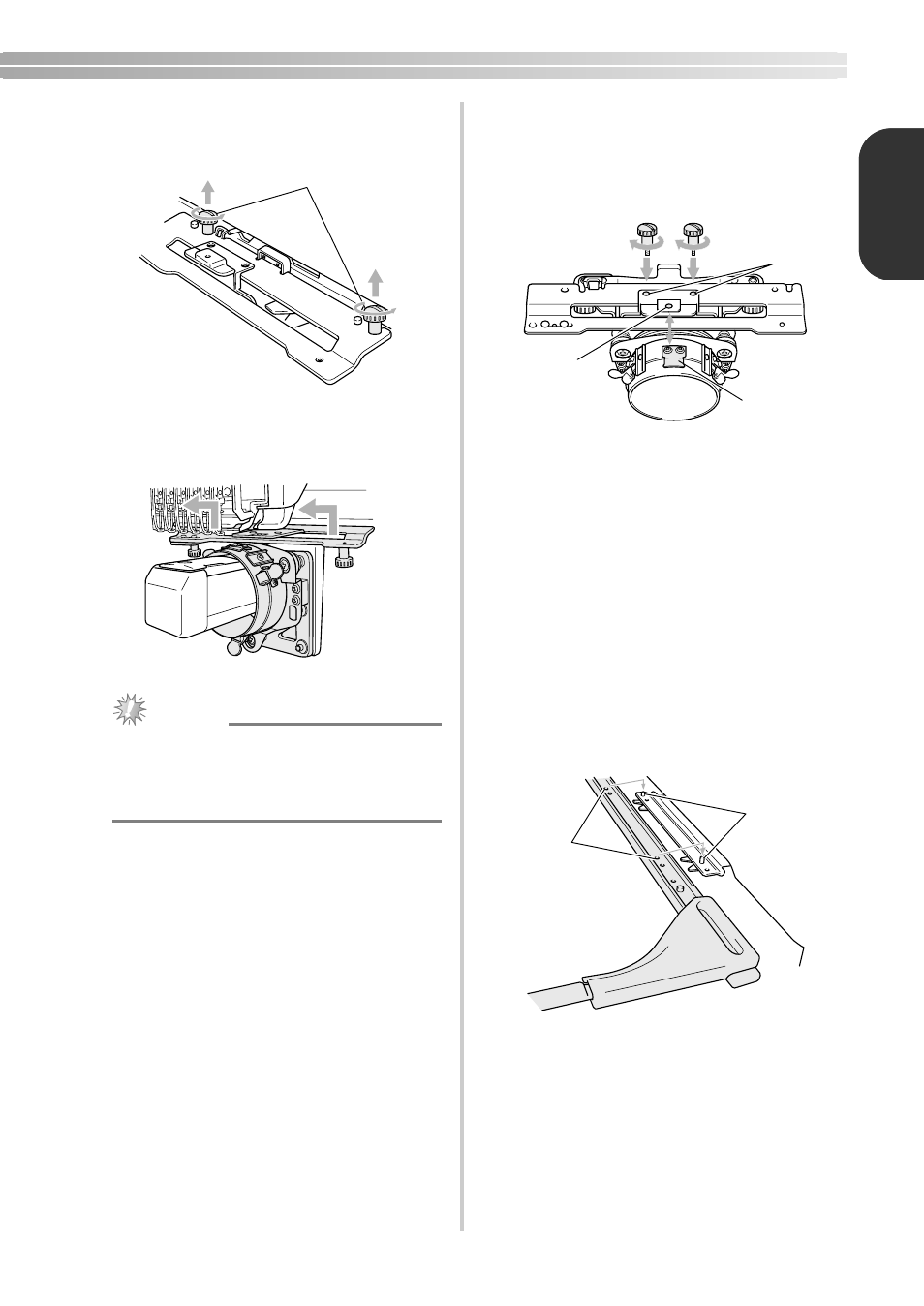

Entfernen Sie die beiden oberen Schrauben.
1
Schrauben
d
Nehmen Sie den Zylinderrahmenantrieb ab.
Hinweis
● Achten Sie darauf, mit dem
Zylinderrahmenantrieb nicht gegen
angrenzende Teile zu stoßen, wie z.B. den
Stickfuß oder sonstige Maschinenteile.
e
Richten Sie das Loch in der Winkelhalterung
für den Zylinderrahmenantrieb nach der
Mittellinie der Führungsplatte aus, setzen Sie
die beiden in Schritt
c
entfernten
Schrauben wieder ein und ziehen Sie sie an.
1
Loch in der Winkelhalterung
2
Mittellinie der Führungsplatte
3
Loch, oben
• Setzen Sie die Schrauben in die Löcher ein,
mit denen ursprünglich der
Zylinderrahmenantrieb befestigt war
(Löcher, aus denen die Schrauben in Schritt
c
entfernt wurden).
X
Der bewegliche Teil des
Zylinderrahmenantriebs ist fixiert.
f
Richten Sie die Löcher im Stickrahmenhalter
und die Stifte auf dem X-Stickarm
gegeneinander aus und befestigen Sie den
Stickrahmenhalter mit den beiden
Schrauben.
1
Stifte auf dem X-Stickarm
2
Löcher im Stickrahmenhalter
1
a
b
c
a
b
