61

РУССКИЙ

c

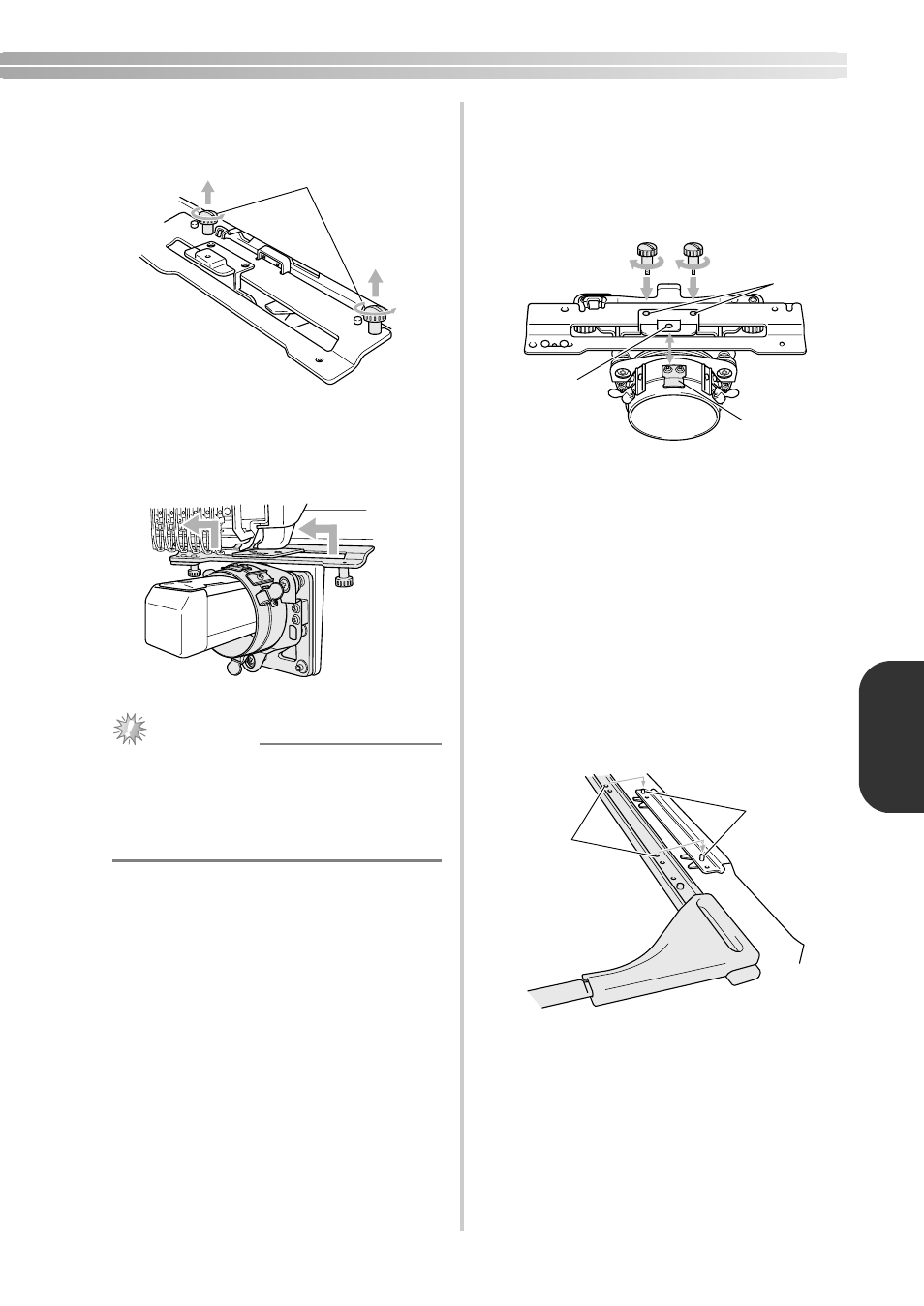

Снимите два верхних винта.

1

Винты

d

Снимите направляющую цилиндрической

рамы.

Примечание

● Следите, чтобы направляющая

цилиндрической рамы не задела

расположенные рядом детали

(прижимную лапку или другие детали

машины).

e

Совместите отверстие L образного

монтажного кронштейна направляющей

цилиндрической рамы с центральной осью

направляющей пластины, вверните два

винта, вывернутые в пункте

c

, в верхние

отверстия и затем затяните винты.

1

Отверстия L образного монтажного

кронштейна

2

Центральная ось направляющей пластины

3

Верхнее отверстие

• Вставьте винты в отверстия, в которых

направляющая цилиндрической рамы

была первоначально установлена

(отверстия, из которых винты были

вывернуты в пункте

c

).

X

Подвижная часть направляющей

цилиндрической рамы закреплена.

f

Совместите отверстия держателя пялец с

выступами на каретке X и зафиксируйте

держатель пялец двумя винтами.

1

Выступы на каретке X

2

Отверстия держателя пялец

1

a

b

c

a

b
