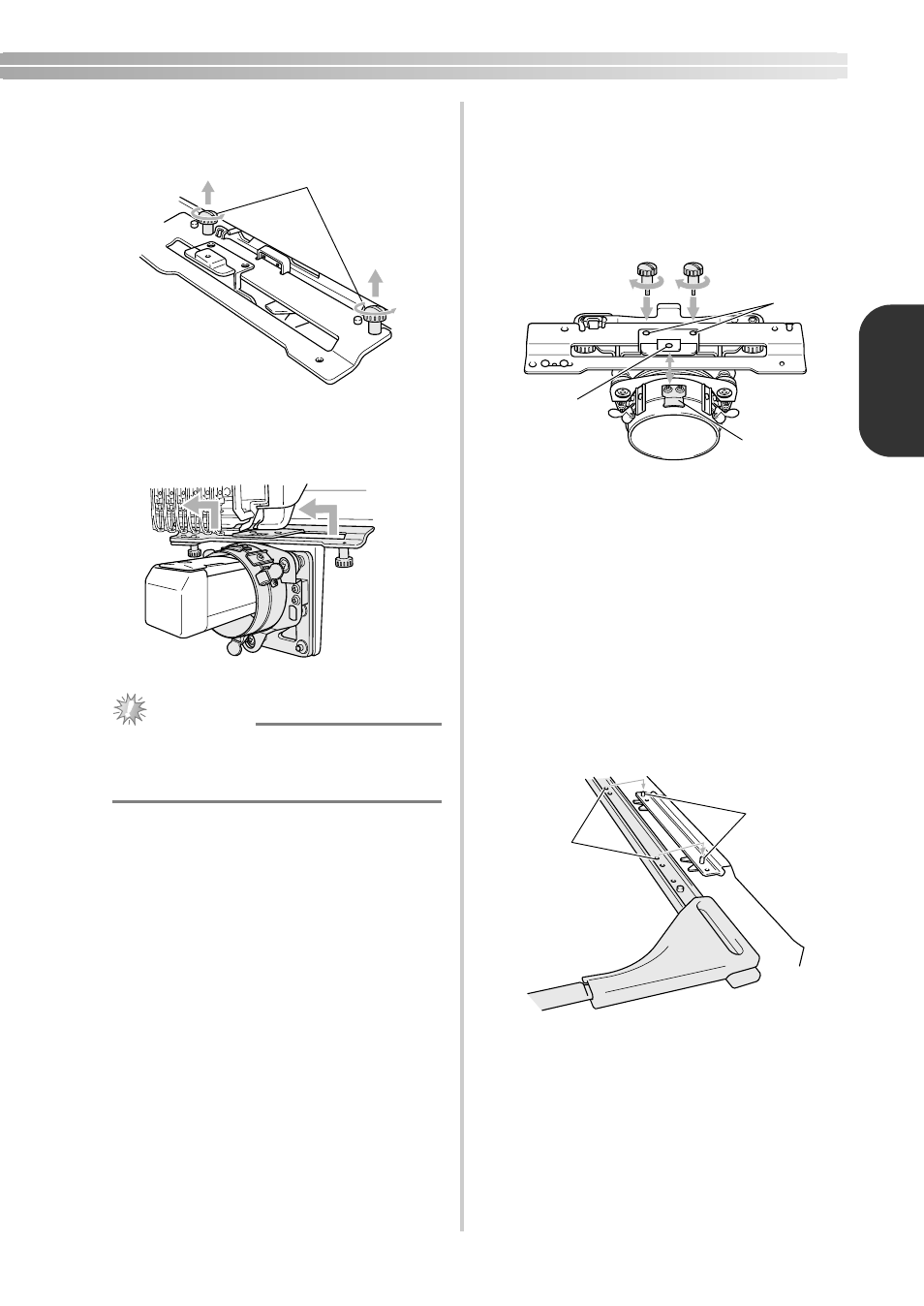

Verwijder de twee bovenste duimschroeven.
1
Duimschroeven
d
Verwijder de cilinderraamdrijfas.
Opmerking
● Zorg dat de cilinderraamdrijfas geen
nabijgelegen onderdelen raakt, zoals de
persvoet of andere machineonderdelen.
e
Lijn de opening in de L-vormige
bevestigingsbeugel voor de
cilinderraamdrijfas uit met de middelste lijn
van de geleiderplaat. Plaats de twee
duimschroeven die u in stap
c
hebt
verwijderd in de openingen aan de
bovenzijde en draai deze vervolgens aan.
1
Opening in L-vormige bevestigingsbeugel
2
Middelste lijn van geleiderplaat
3
Openingen aan bovenzijde
• Plaats de duimschroeven in de openingen
waar de cilinderraamdrijfas oorspronkelijk
was gemonteerd (de openingen waaruit de
duimschroeven zijn verwijderd in stap
c
).
X
Het beweegbare deel van de
cilinderraamdrijfas is vastgezet.
f
Lijn de openingen in de borduurraamhouder
uit met de pennen op de X-wagen en zet de
borduurraamhouder vast met de twee
duimschroeven.
1
Pennen op X-wagen
2
Openingen in borduurraamhouder
1
a
b
c
a
b
