94
11 Приложение
VEGAFLEX 86 • Протокол Modbus и Levelmaster
42288-R
U-130320
VEGAFLEX 86, коаксиальное исполнение
1 2
3
G1½ /
1½ NPT
ø 42,2 mm
(1.66")
L
312 mm (12.28"
)
57 mm (2.24"
)
35 mm (1.38"
)
SW 60
(2.36")
237 mm (9.33"
)
L
ø 42,2 mm
(1.66")

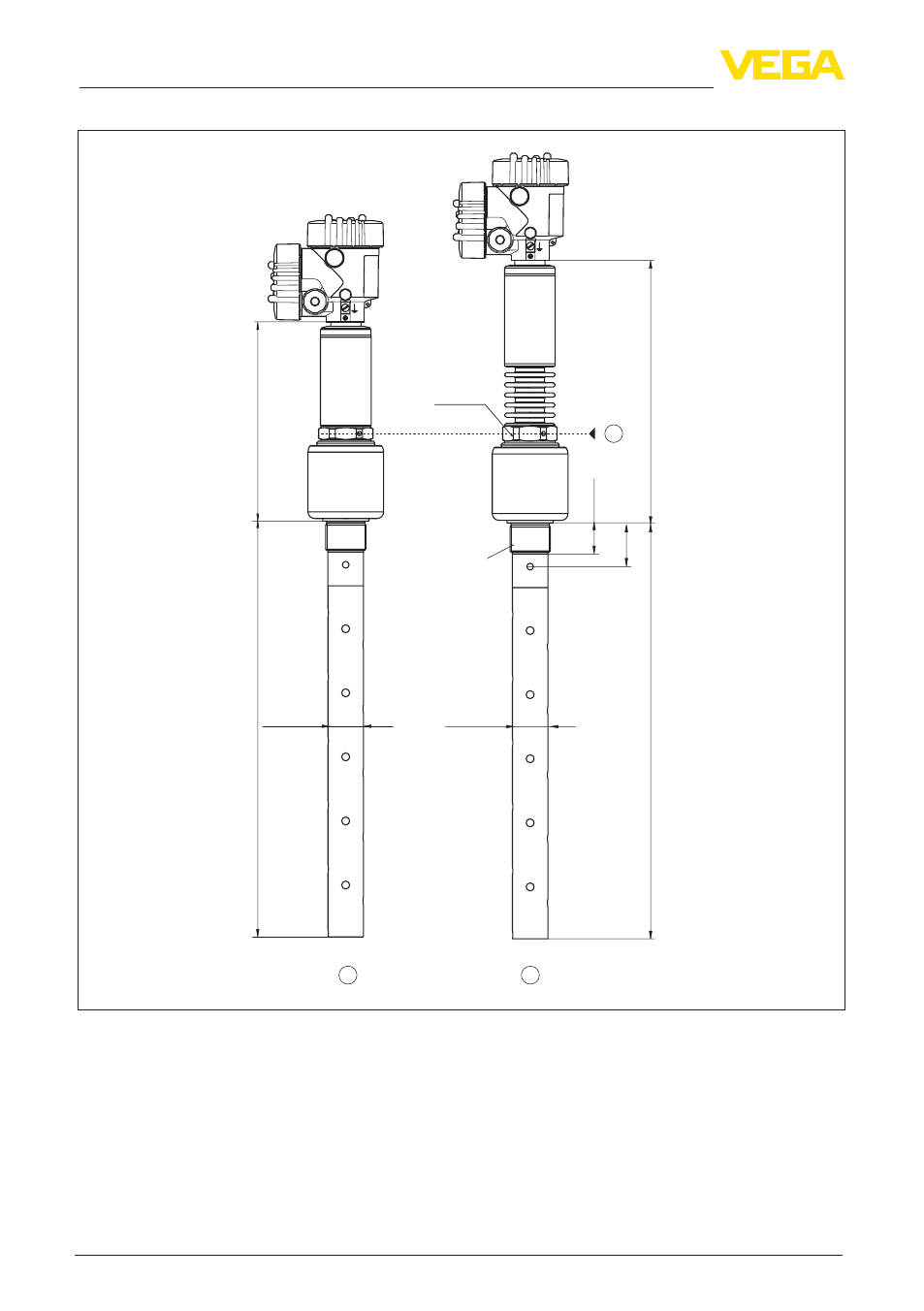

Рис. 44: VEGAFLEX 86, резьбовое исполнение
L Длина датчика, см. "Технические данные"
1 Исполнение для температур -196 … +280 °C (-321 … 536 °F)
2 Исполнение для температур -196 … +450 °C (-321 … 842 °F)
3 Максимальная высота изоляции емкости
