88
11 Приложение
VEGAFLEX 86 • Протокол Modbus и Levelmaster
42288-R
U-130320
11.6 Конфигурация типичного хоста Modbus
Fisher ROC 809
Схема подключения
+
+
power supply
MODBU
S
D0
D1
IS GND
US
B
B
COM
Z
Y
A
(Rx/Tx -)
(Rx/Tx +)
1
2
3
13
45
2o
ff
on
(
)
(
)
(-)
(-)
+8
+30 Vdc
to
GND

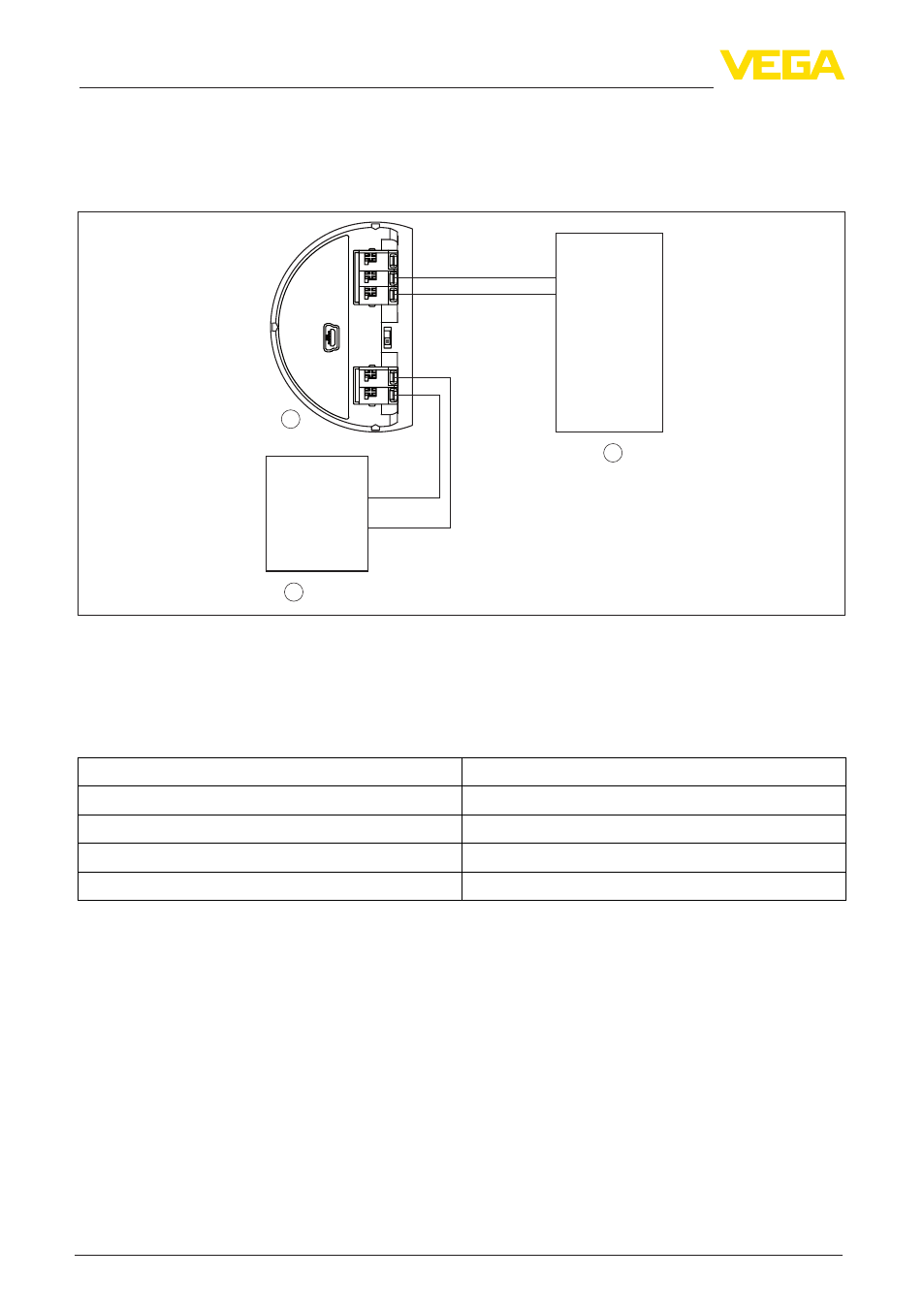

Рис. 38: Подключение VEGAFLEX 86 к RTU Fisher ROC 809
1 VEGAFLEX 86
2 RTU Fisher ROC 809
3 Питание
Параметр
Параметр
Value
Baud Rate
9600
Floating Point Format Code
0
RTU Data Type
Conversion Code 66
Input Register Base Number
0
Базовый номер входных регистров всегда прибавляется к адресу входного регистра
VEGAFLEX 86.
Поэтому для RTU Fisher ROC 809 как адрес регистра должен быть задан адрес 1300.
