5 Подключение к источнику питания и шинной системе
VEGAFLEX 86 • Протокол Modbus и Levelmaster
42288-R
U-130320
+
+
power supply
MODBUS
D0 D1 IS GN
D
USB
1
2
1 3 4 5 2 off on ( )
(
)
(-)
(-)

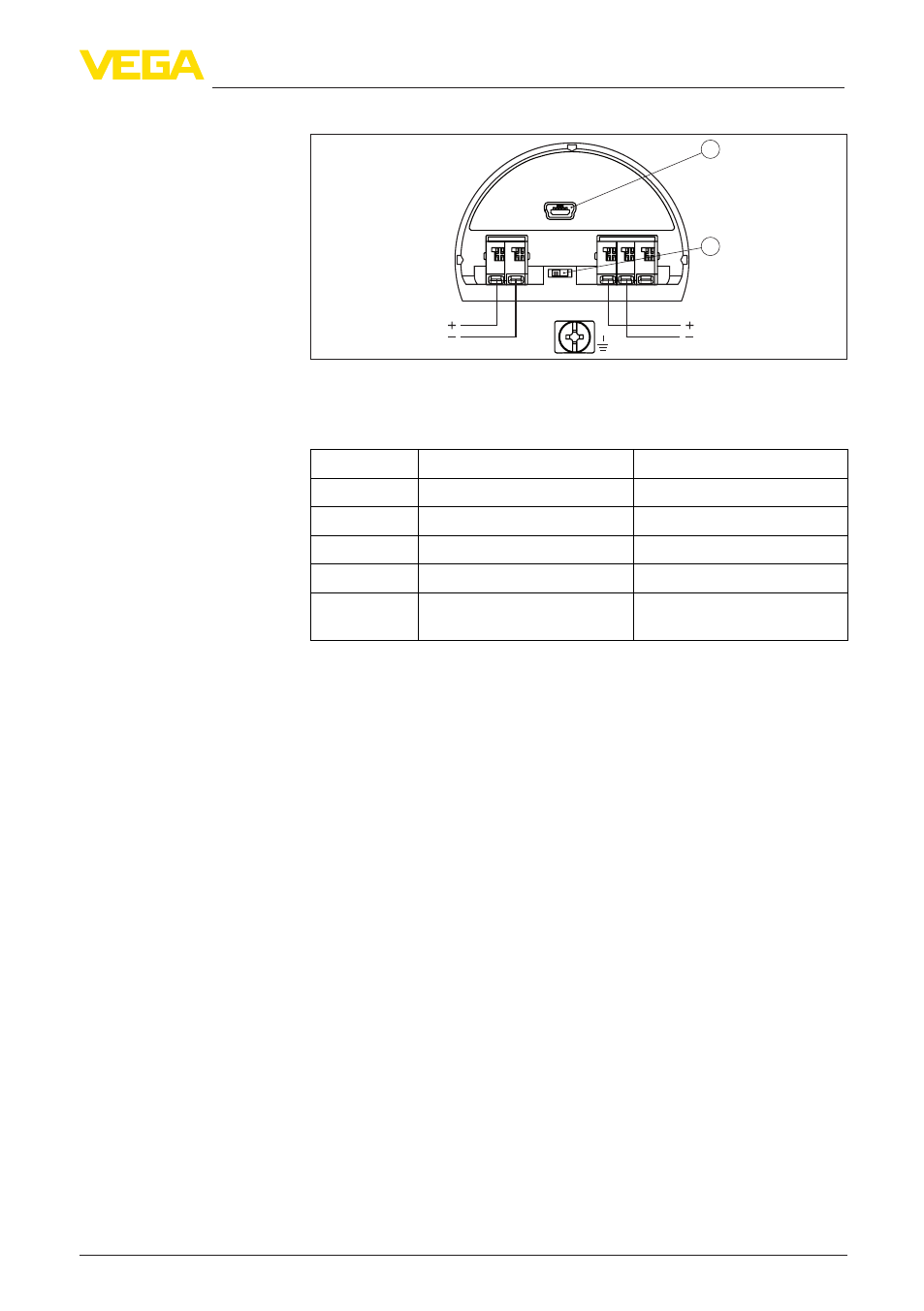

Рис. 14: Отсек подключения
1 USB-порт
2 Переключатель для встроенного оконечного сопротивления (120 Ω)
Клемма Функция Полярность
1 Питание +
2 Питание -
3 Сигнал Modbus D0 +
4 Сигнал Modbus D1 -
5 Функциональная земля при
монтаже по CSA
5.4 Фаза включения
После подключения VEGAFLEX 86 к шинной системе в течение
прибл. 30 секунд производится самопроверка устройства.
Выполняется следующее:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии аппаратного и
программного обеспечения, обозначения места измерения
(на дисплее или ПК)
•
Индикация сообщения о статусе "F 105 Идет поиск
измеренного значения" на дисплее или ПК
•
кратковременное обращение байта состояния в значение
неисправности.
Как только будет найдено действительное измеренное
значение, оно выдается на линии сигнала. Значение
соответствует текущему уровню и уже выполненным
установкам, например заводской установке.
Отсек подключения
