6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 86 • Протокол Modbus и Levelmaster
42288-R
U-130320
Примечание:
При использовании установленного в устройстве модуля
индикации и настройки для местной индикации требуется более
высокая крышка корпуса с прозрачным окошком.
6.3 Система настройки
1
2

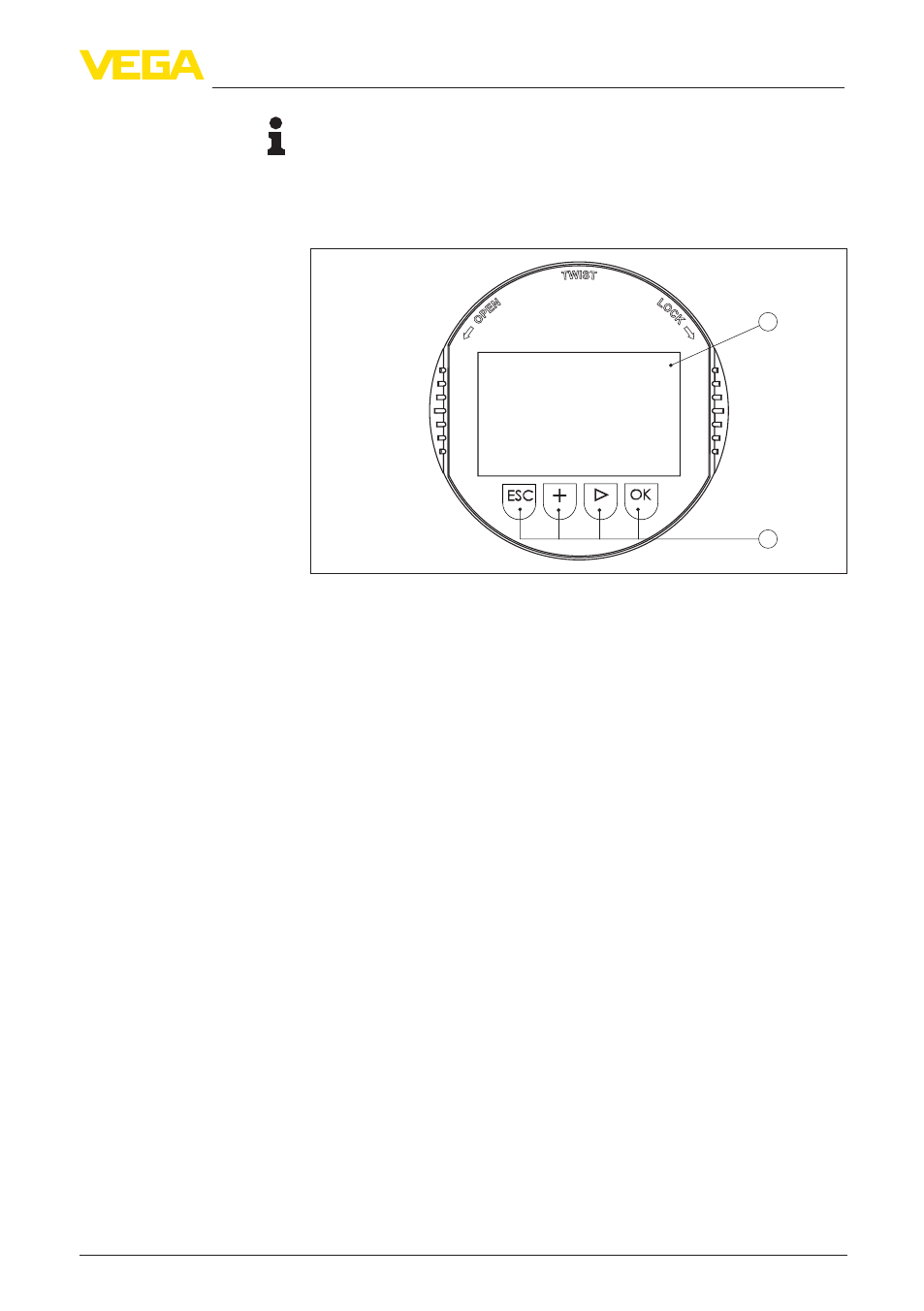

Рис. 16: Элементы индикации и настройки
1 ЖК-дисплей
2 Клавиши настройки
•
Клавиша [OK]:
– переход к просмотру меню
– подтверждение выбора меню
– редактирование параметра
– сохранение значения
•
Клавиша [->]:
– изменение представления измеренного значения
– перемещение по списку
– выбор позиции для редактирования
•
Клавиша [+]:
– изменение значения параметра
•
Клавиша [ESC]:
– отмена ввода
– возврат в меню уровнем выше
Прибор настраивается с помощью четырех клавиш и меню
на дисплее модуля индикации и настройки. Функции клавиш
показаны на рисунке выше. Через 10 минут после последнего
нажатия любой клавиши автоматически происходит возврат
к индикации измеренных значений. Введенные значения, не
подтвержденные нажатием [OK], будут потеряны.
После включения VEGAFLEX 86 выполняет краткую
самодиагностику, при которой проверяется программное
обеспечение датчика.
Функции клавиш
Система настройки
Фаза включения
