91
11 Приложение
VEGAFLEX 86 • Протокол Modbus и Levelmaster
42288-R
U-130320
Bristol ControlWave Micro
Схема подключения
+
+
power supply
MODBU
S
D0
D1
IS GND
US
B
1
2
3
13
45
2o
ff
on
(
)
( )
(-)
(-)
+8 +30 Vdc to
GND
1 +SV
RS 485 on COM1
2 RX-
5 RXT
6 TXT
3 TX-
4 GND
7 not used
8 not used

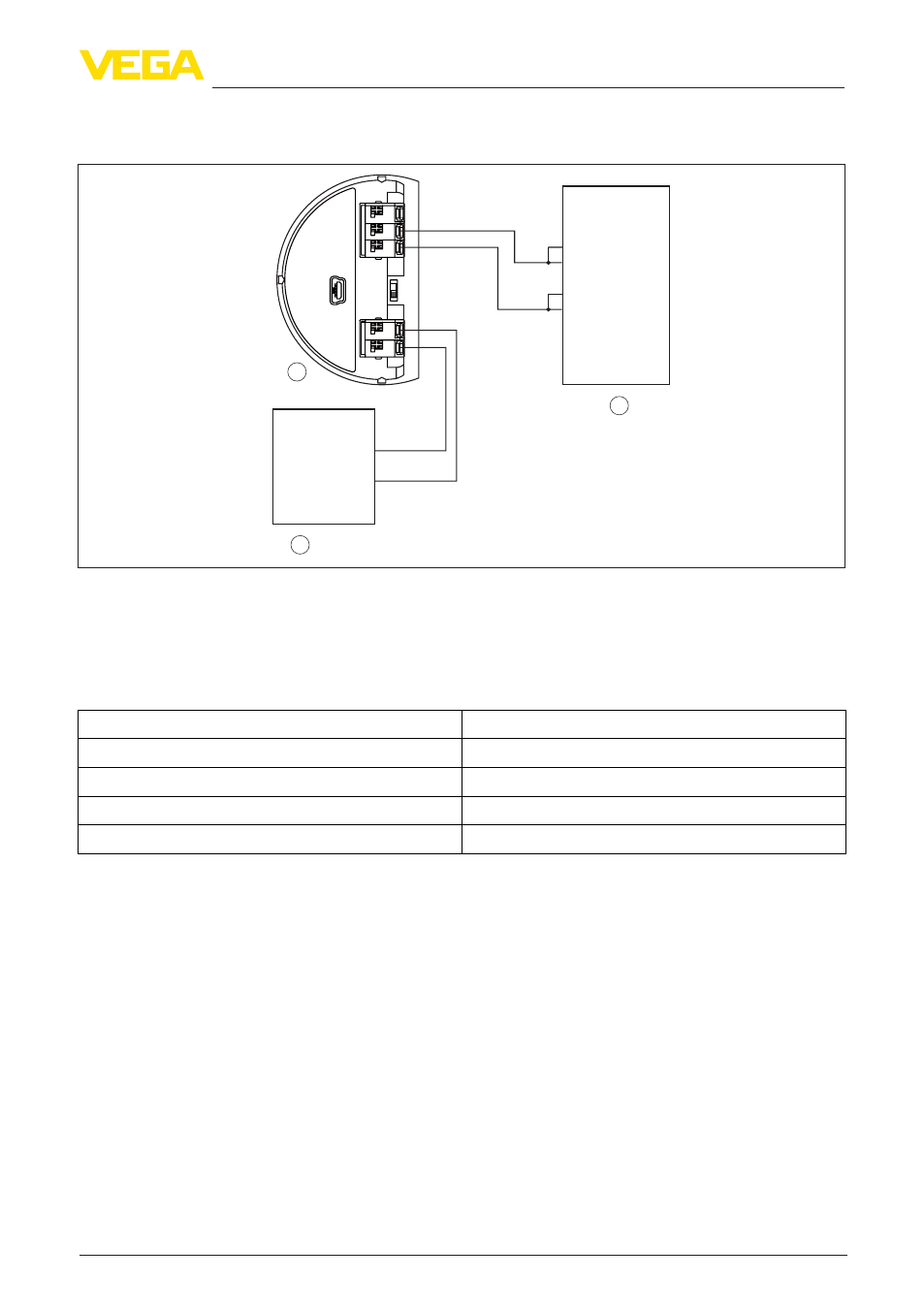

Рис. 41: Подключение VEGAFLEX 86 к RTU Bristol ControlWave Micro
1 VEGAFLEX 86
2 RTU Bristol ControlWave Micro
3 Питание
Параметр
Параметр Value
Baud Rate 9600
Floating Point Format Code 2 (FC4)
RTU Data Type 32-bit registers as 2 16-bit registers
Input Register Base Number 1
Базовый номер входных регистров всегда прибавляется к адресу входного регистра
VEGAFLEX 86.
Поэтому для RTU Bristol ControlWave Micro как адрес регистра для 1302 должен быть задан
адрес 1303.
