11 Приложение
VEGAFLEX 86 • Протокол Modbus и Levelmaster
42288-R
U-130320
Боковая нагрузка
Ʋ Трубка: ø 42,2 mm (1.661 in) 300 Nm (221 lbf ft)
Момент затяжки для кабельных вводов NPT и кабелепроводной трубки
Ʋ Пластиковый корпус max. 10 Nm (7.376 lbf ft)
Ʋ Корпус из алюминия или нержаве-
ющей стали
max. 50 Nm (36.88 lbf ft)
Входная величина
Измеряемая величина
Уровень жидкостей
Минимальная диэлектрическая про-
ницаемость продукта
ε
r
≥ 1,4
2
4
3
5
1

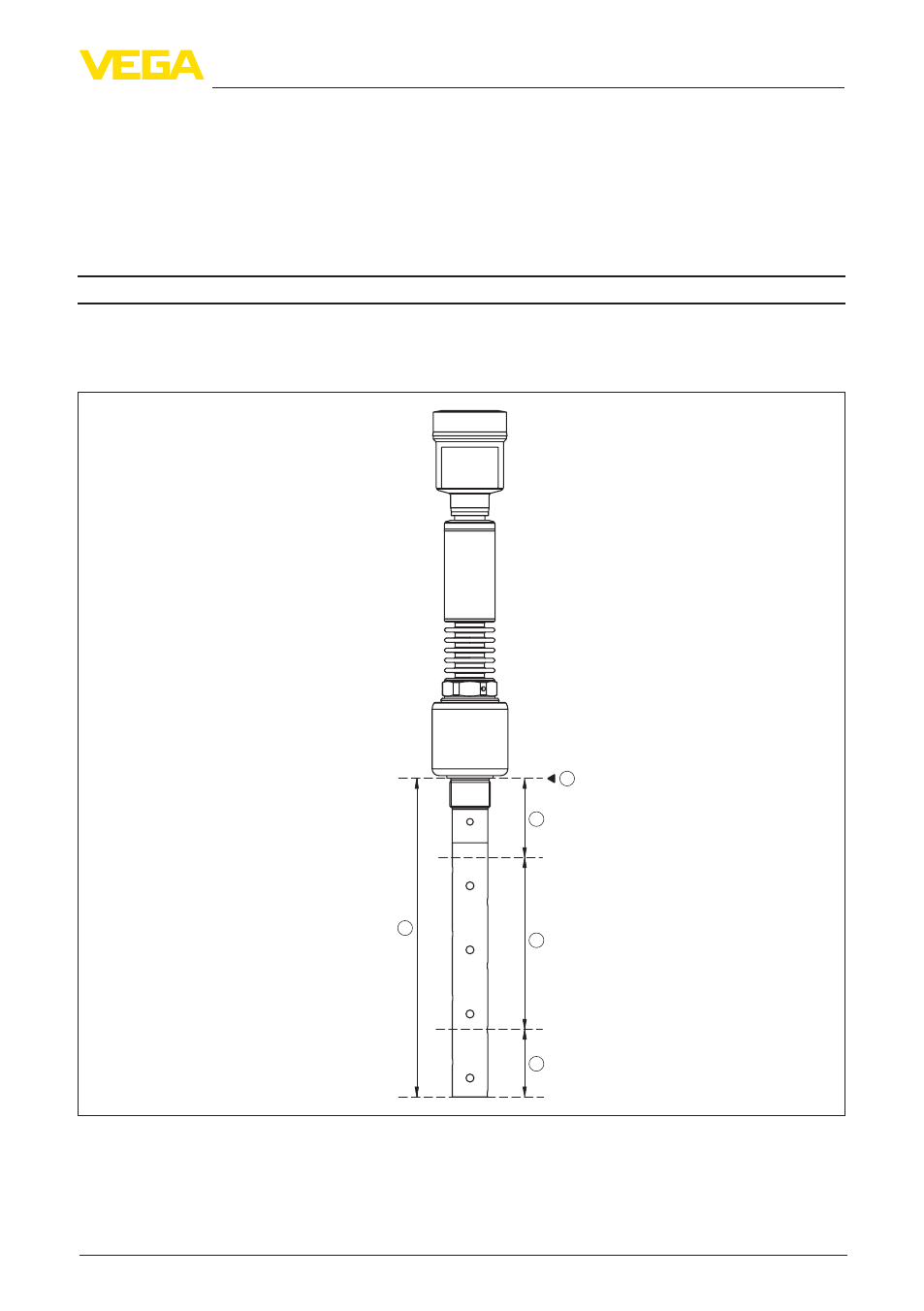

Рис. 32: Диапазоны измерения - VEGAFLEX 86
1 Базовая плоскость
2 Длина измерительного зонда L
3 Диапазон измерения (заводская установка относится к диапазону измерения на воде)
4 Верхнее блокированное расстояние (см. диаграмму точности измерения - участок, маркированный
