4 Монтаж
VEGAFLEX 86 • Протокол Modbus и Levelmaster
42288-R
U-130320
Базовой плоскостью измерительного диапазона датчиков
является уплотнительная поверхность присоединительной
резьбы или фланца.
Следует учитывать, что под базовой плоскостью и, при
определенных условиях, на конце измерительного зонда
имеется некоторое минимальное расстояние, в пределах
которого измерение невозможно (блокированное расстояние).
Блокированные расстояния см. в гл. "Технические данные".
Заводская установка прибора выполнена относительно
диапазона измерения на воде.
На емкостях с пониженным или избыточным давлением следует
уплотнить присоединение. Материал уплотнения должен быть
стойким к измеряемой среде и температуре процесса.
Макс. допустимое давление см. в п. "Технические данные" или на
типовом шильдике датчика.
У устройств в исполнении для температуры процесса до
280 °C или до 450 °C, температурная развязка электроники от
высоких температур процесса обеспечивается вставкой между
присоединением и корпусом электроники.
Информация:
Чтобы обеспечить надежную температурную развязку, эта
вставка не должна быть заглублена в изоляцию емкости более
чем на 50 мм (2 in).
1
2

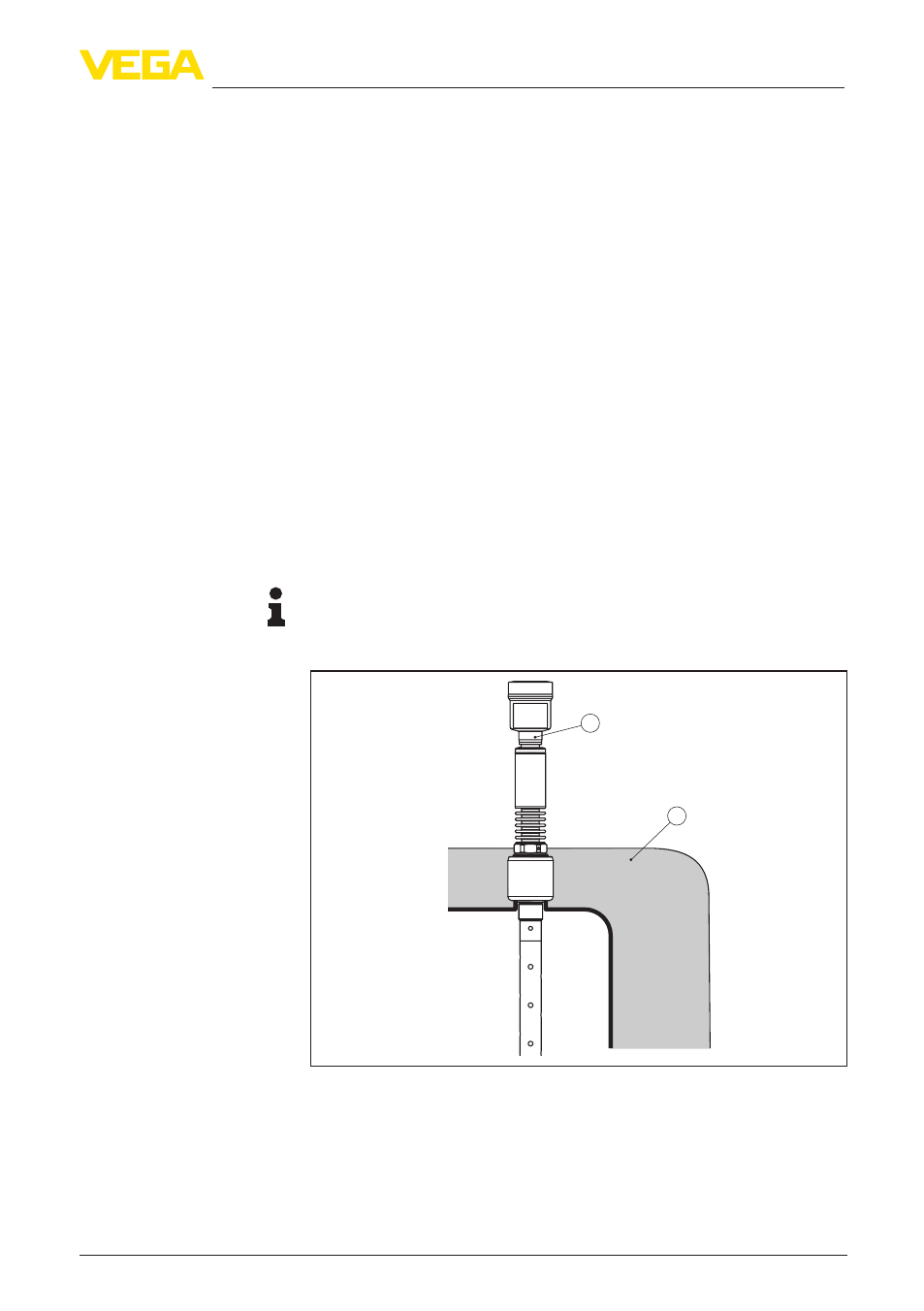

Рис. 9: Монтаж устройства на емкости с термоизоляцией
1 Температурная изоляция
2 Температура окружающей среды на корпусе
Пары, газовый слой сверху, высокое давление или разность
температур могут изменять скорость распространения
микроволновых импульсов.
Диапазон измерения
Давление
Монтаж в изоляции
емкости
Применение на паровых
котлах
