3 Описание изделия
VEGAFLEX 86 • Протокол Modbus и Levelmaster
42288-R
U-130320
распространения сигнала до поверхности верхнего слоя и до
раздела фаз обрабатываются прибором.
TS
d1
h1
h2
d2
1
L2
L1
L3

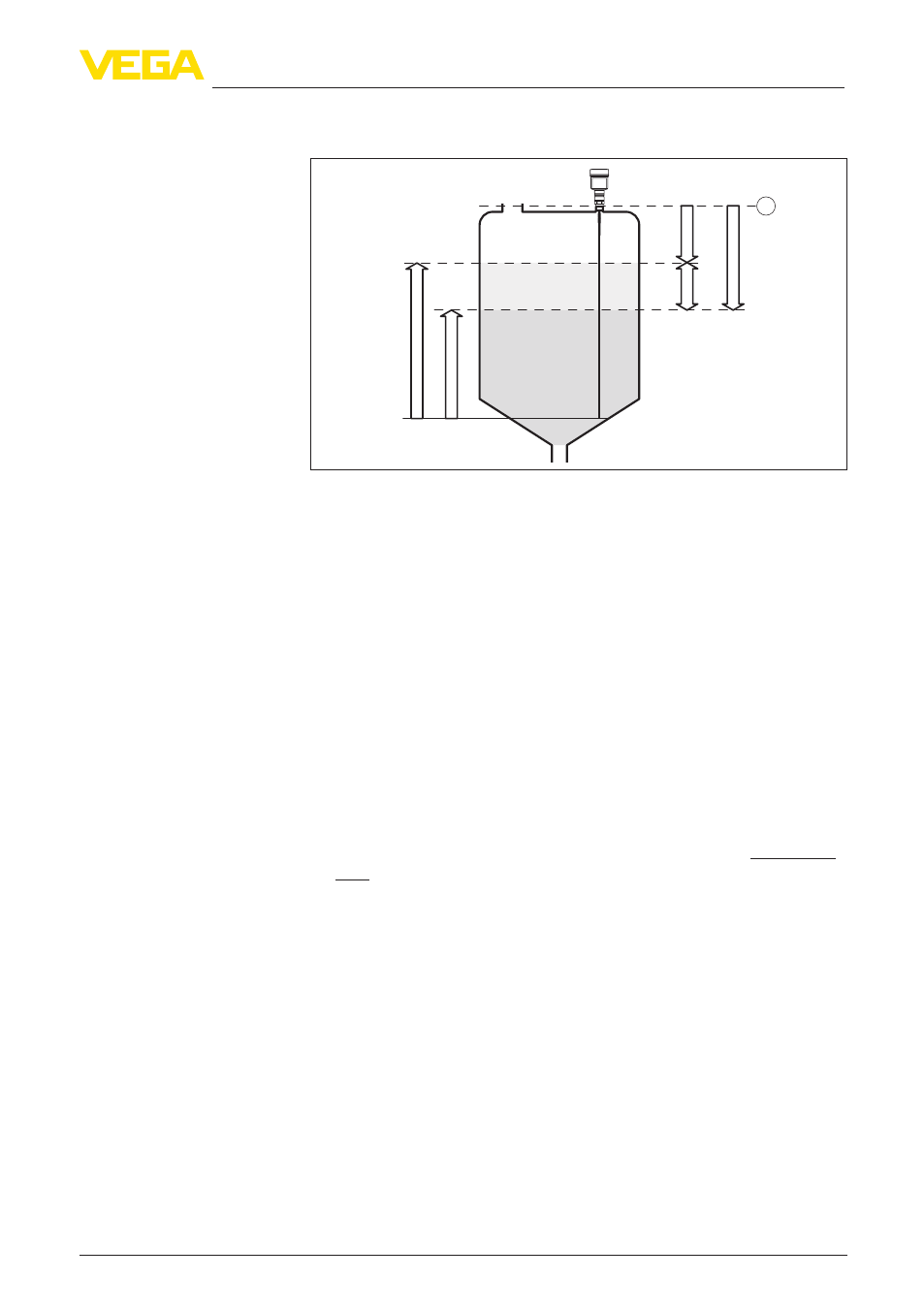

Рис. 6: Измерение межфазного уровня
1 Базовая плоскость датчика (уплотнительная поверхность
присоединения)
d1 Расстояние до межфазного уровня (HART-значение 1)
d2 Расстояние до общего уровня (HART- значение 3)
TS Толщина слоя верхнего продукта (d1 - d2)
h1 Высота межфазного уровня
h2 Высота общего уровня
L1 Нижний продукт
L2 Верхний продукт
L3 Газовая фаза
Верхний продукт (L2)
•
Верхний продукт непроводящий
•
Должна быть известна диэлектрическая проницаемость
верхнего продукта (требуется ввод значения). Мин.
диэлектрическая проницаемость: 1,6 (стержневое
исполнение). Список значений диэлектрической
проницаемости см. на нашей домашней странице: www.vega.
com.
•
Верхний продукт не является смесью и имеет постоянный
состав
•
Верхний продукт однородный и неслоистый
•
Минимальная толщина верхнего продукта 50 мм (1.97 in)
•
Четкий раздел с нижней фазой, отсутствие эмульсии или
переходного слоя
•
Желательно отсутствие пены на поверхности верхнего
продукта
Нижний продукт (L1)
•
Предпочтительно, если нижний продукт электропроводящий.
Диэлектрическая проницаемость нижнего продукта
должна быть не менее, чем на 10 больше диэлектрической
проницаемости верхнего продукта, например:
диэлектрическая проницаемость верхнего продукта равна
Условия для измерения
межфазного уровня
