6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 86 • Протокол Modbus и Levelmaster
42288-R
U-130320
Следующие условия вызывают ложные отраженные сигналы и
могут повлиять на измерение:
•
Высокие патрубки
•
Конструкции в емкости, например распорки
Примечание:
Память помех регистрирует, маркирует и сохраняет эти ложные
отраженные сигналы, и тогда они более не учитываются для
измерения уровня и межфазы. Для достижения наибольшей
точности, обычно рекомендуется создать память помех.
Создание памяти помех следует выполнять при самом малом
возможном уровне, тогда могут быть зарегистрированы все
имеющиеся ложные отраженные сигналы.
Выполнить следующее:
Введите фактическое расстояние от датчика до верхней
поверхности продукта.
Теперь все имеющие в пределах этого расстояния сигналы
помех будут зарегистрированы и сохранены в датчике.
Примечание:
Проверьте расстояние до поверхности продукта. Если ввести
неправильное (слишком большое) значение, актуальный
уровень сохранится в памяти как эхосигнал помехи и на
указанном расстоянии уровень определяться более не будет.

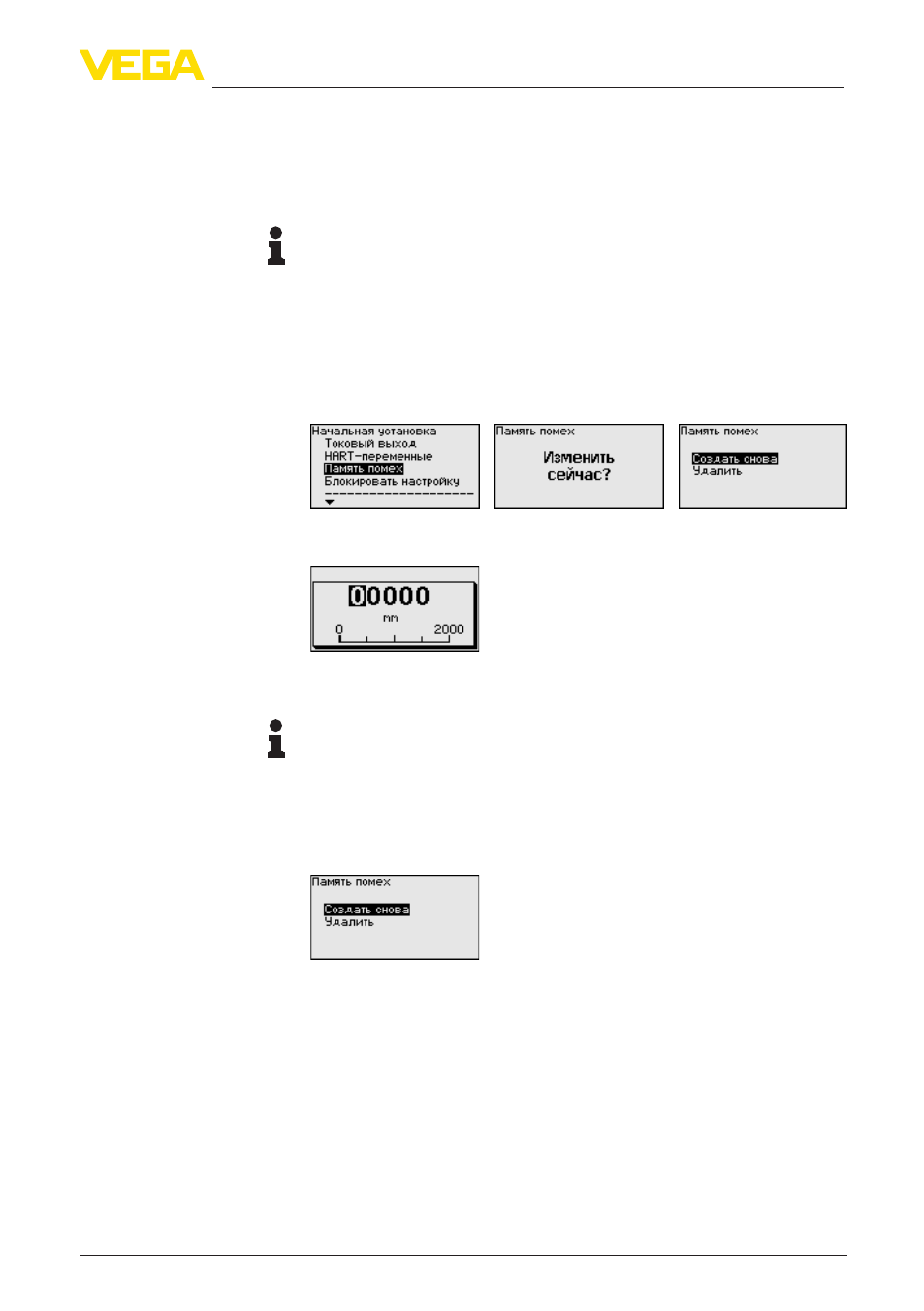

Если в датчике уже создана память помех, то при выборе меню
"Память помех" появляется следующее окно:
Устройство автоматически выполняет селекцию помех, как
только измерительный зонд оказывается не покрыт продуктом.
Тем самым память помех каждый раз обновляется.
Опция "Удалить" позволяет полностью удалить уже
существующую память помех. Это имеет смысл, если уже
существующая память помех более не соответствует условиям
измерения в емкости.
Через меню "Блокировать/деблокировать настройку" параметры
датчика защищаются от нежелательных или непреднамеренных
изменений. При этом PIN долговременно активируется/
деактивируется.
Начальная установка -
Память помех
Начальная установка
- Блокировать/деблоки-
ровать настройку
