11 Приложение
VEGAFLEX 86 • Протокол Modbus и Levelmaster
42288-R
U-130320
L
0
-2 mm (-0.079")
2 mm (0.079")
-10 mm (-0.394")
5 mm (0.197")
-5 mm (-0.197")
0,15 m (5.906")
0,03 m (1.18")
0,1 m
(3.937")
1

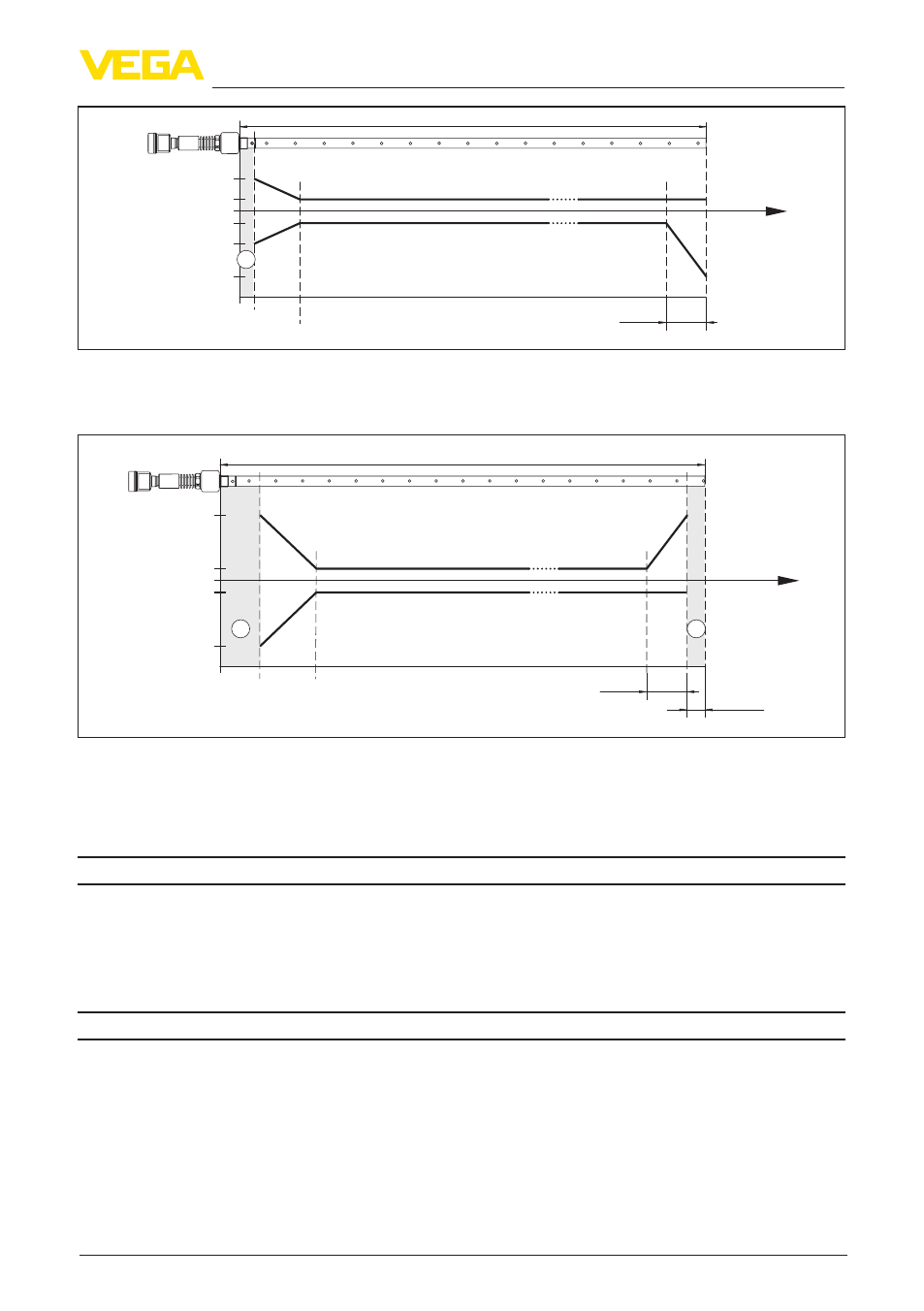

Рис. 33: Погрешность измерения VEGAFLEX 86 в коаксиальном исполнении (продукт - вода)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
L
0
-2 mm (-0.079")
2 mm (0.079")
-10 mm (-0.394")
10 mm (0.394")
0,1 m (3.937")
0,05 m
(1.968")
0,1 m
(3.937")
0,25 m (9.842")
1
1
Рис. 34: Погрешность измерения VEGAFLEX 86 в коаксиальном исполнении (продукт - масло)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
Воспроизводимость
≤ ±1 mm
Величины, влияющие на точность измерения
Температурный дрейф - цифровой
выход
±3 мм/10 K относительно max. диапазона измерения
или max. 10 мм (0.394 in)
Дополнительная погрешность вслед-
ствие электромагнитных помех в
пределах EN 61326
< ±10 mm (< ±0.394 in)
Влияние газового слоя и давления на точность измерения
Скорость распространения радарного импульса в газовом или паровом слое над измеря-
емым продуктом уменьшается при высоких давлениях. Данный эффект зависит от самого
газа или пара и является особенно значительным при низких температурах.
Возникающая вследствие этих условий погрешность измерения приведена в таблице ниже.
Значения погрешности измерения даны для типичных газов и паров относительно рассто-
яния. Положительные значения означают, что измеренное расстояние слишком большое,
отрицательные значения означают, что измеренное расстояние слишком малое.
