Для таких условий применения имеются две возможности
коррекции.
Значение коррекции в системе управления процессом
В технических данных в разделе "Влияние газового слоя
сверху и давления на точность измерения" имеется таблица
погрешности измерения в некоторых типичных газах и водяном
паре.
Эти значения можно использовать в системе управления (ПЛК)
для коррекции результатов измерения VEGAFLEX 86.
Это, конечно, имеет условием постоянные отношения
температуры и давления в емкости.
Автоматическая коррекция посредством реперного
отрезка
VEGAFLEX 86 может быть дополнительно оснащен реперным
отрезком для коррекции времени распространения сигнала.
При этом измерительный зонд будет выполнять автоматическую
коррекцию времени распространения сигнала.
Поэтому заполнение не должно превышать реперную точку, и
верхнее блокированное расстояние составляет 450 мм (17.7 in).
2
6
7
3
4
5
1

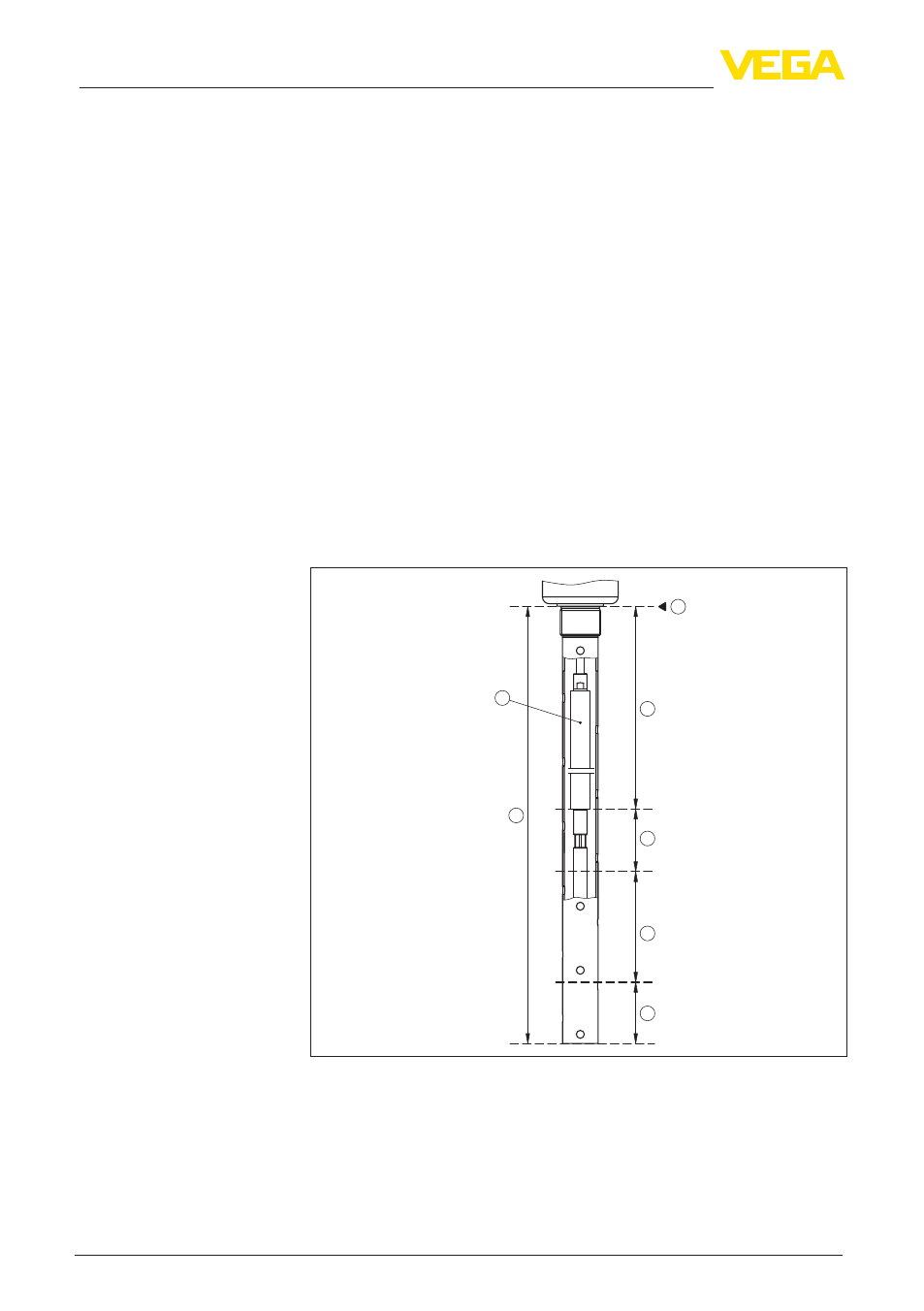

Рис. 10: Диапазоны измерения VEGAFLEX 86 с компенсацией пара
1 Базовая плоскость
2 Длина измерительного зонда L
3 Диапазон измерения
4 Верхняя мертвая зона
5 Нижняя мертвая зона
6 Дополнительное верхнее блокированное расстояние при компенсации
