6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 86 • Протокол Modbus и Levelmaster
42288-R
U-130320
например горизонтальных цилиндрических или сферических
емкостей, если необходима индикация в единицах объема.
Для таких емкостей имеются соответствующие кривые
линеаризации, которые задают отношение между уровнем
заполнения в процентах и объемом емкости.
Линеаризация действует для индикации измеренных
значений и для токового выхода. Посредством активирования
соответствующей кривой линеаризации, будет правильно
индицироваться объем заполнения емкости в процентах. Если
объем заполнения должен показываться не в процентах, а,
например, в литрах или килограммах, можно в меню "Дисплей"
дополнительно задать пересчет.
Осторожно!
При применении датчика в системе защиты от переполнения по
WHG необходимо учитывать следующее:
Если выбрана какая-либо кривая линеаризации, то
измерительный сигнал более не будет обязательно линейно
пропорционален уровню заполнения. Это следует учитывать при
установке точек переключения на сигнализаторе предельного
уровня.
Функции пересчета разнообразны, поэтому пересчет значения
уровня был подразделен на два пункта меню.
В меню "Уровень 1" определяется величина и единицы для
пересчета значения уровня для индикации на дисплее,
например: Объем в l.
В меню "Уровень 2" определяется формат пересчета на дисплее
и пересчет измеренного значения уровня для 0 % и 100 %.

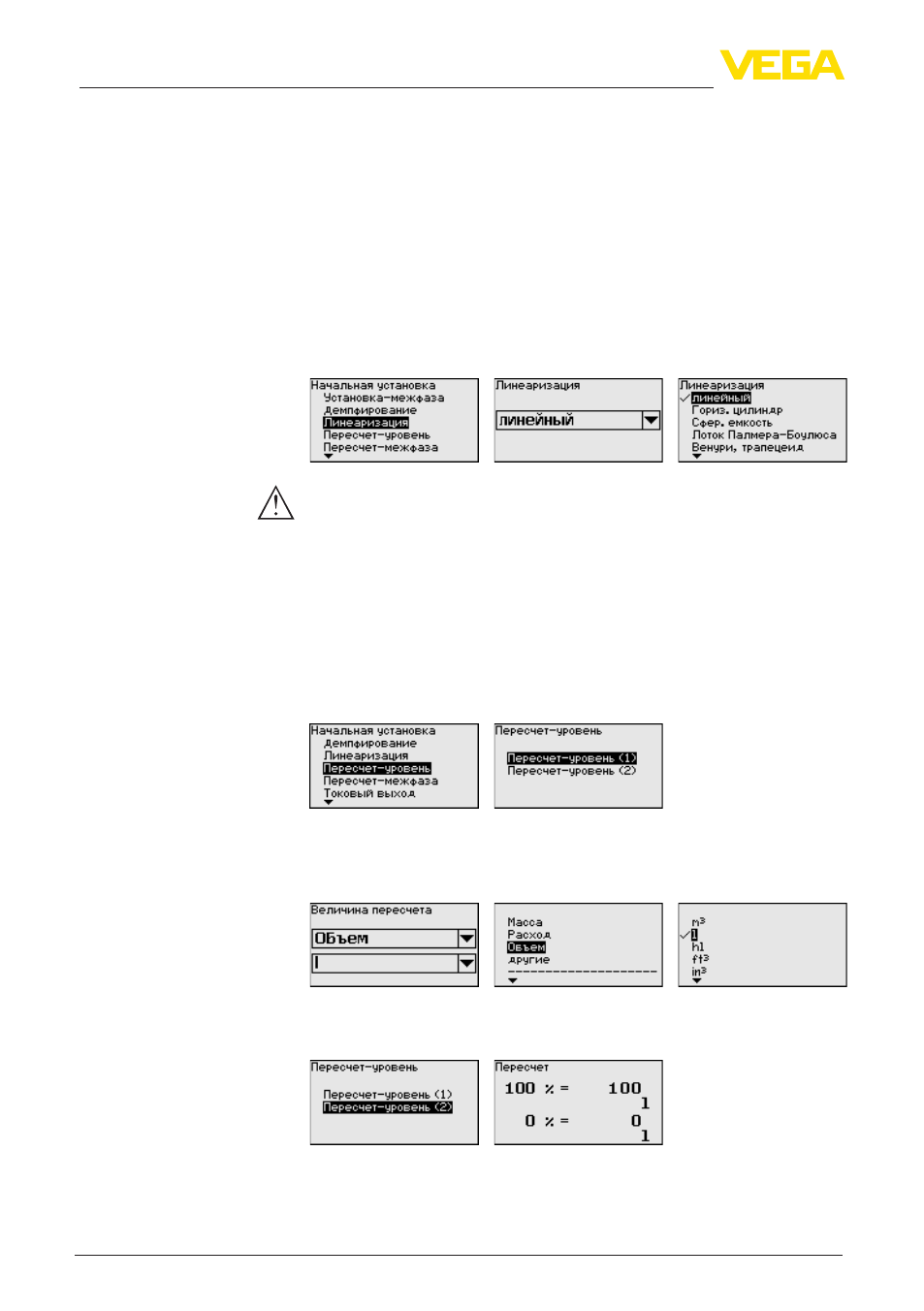

Начальная установка -
Пересчет - Уровень
Начальная установка -
Пересчет - Уровень 1
Начальная установка -
Пересчет - Уровень 2
