24

5 Подключение к источнику питания и шинной системе

VEGAFLEX 86 • Протокол Modbus и Levelmaster

42288-R

U-130320

проводов без конечных гильз, чтобы открыть отверстие

контакта, нужно слегка нажать на вершину контакта маленькой

отверткой, после удаления отвертки контакты снова закроются.
Макс. сечение проводов см. "Технические данные /

Электромеханические данные".
7. Слегка потянув за провода, проверить надежность их

закрепления в контактах.

8. Экран подключить к внутренней клемме заземления, а

внешнюю клемму заземления соединить с выравниванием

потенциалов.

9. Туго затянуть гайку кабельного ввода. Уплотнительное

кольцо должно полностью облегать кабель.

10. Снова установить модуль индикации и настройки, если он

имеется.

11. Завинтить крышку корпуса.
Электрическое подключение выполнено.

5.3 Схема подключения

2

1

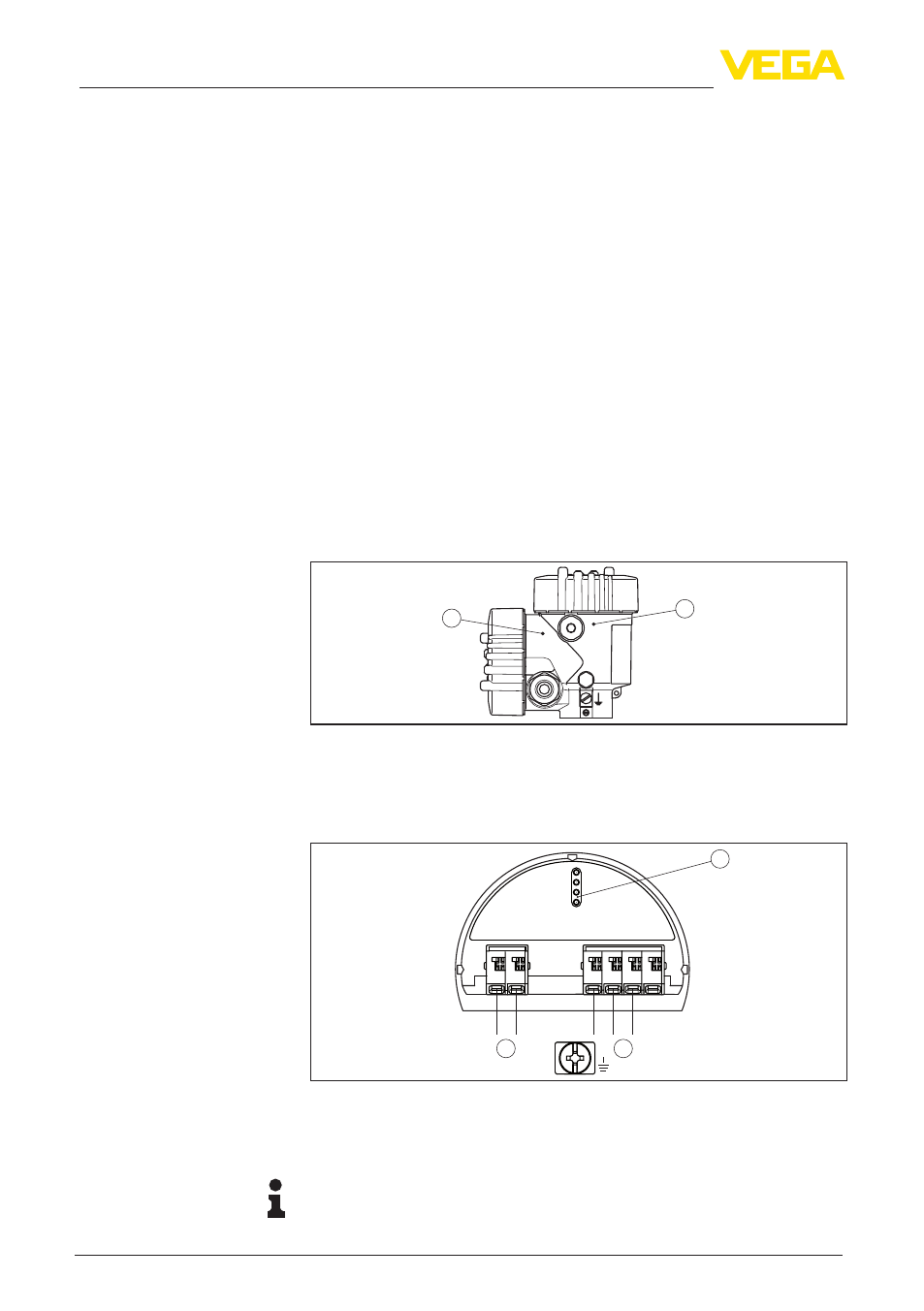

Рис. 12: Позиция отсека подключения (электроника Modbus) и отсека

электроники (электроника датчика)
1 Отсек подключения

2 Отсек электроники

5 6 7 8

4...20mA

2

1

2

+

( )

(-)

1

1

Рис. 13: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения

2 Для модуля индикации и настройки или интерфейсного адаптера

Информация:

Подключение выносного блока индикации и настройки при этом

двухкамерном корпусе невозможно.

Общий обзор

Отсек электроники
