Зажимное кольцо
Материал 1.4301
21,5 mm
(0.85")
ø 47,6 mm
(1.87")
ø 51,6 mm
(2.03")
ø 64 mm
(2.52")

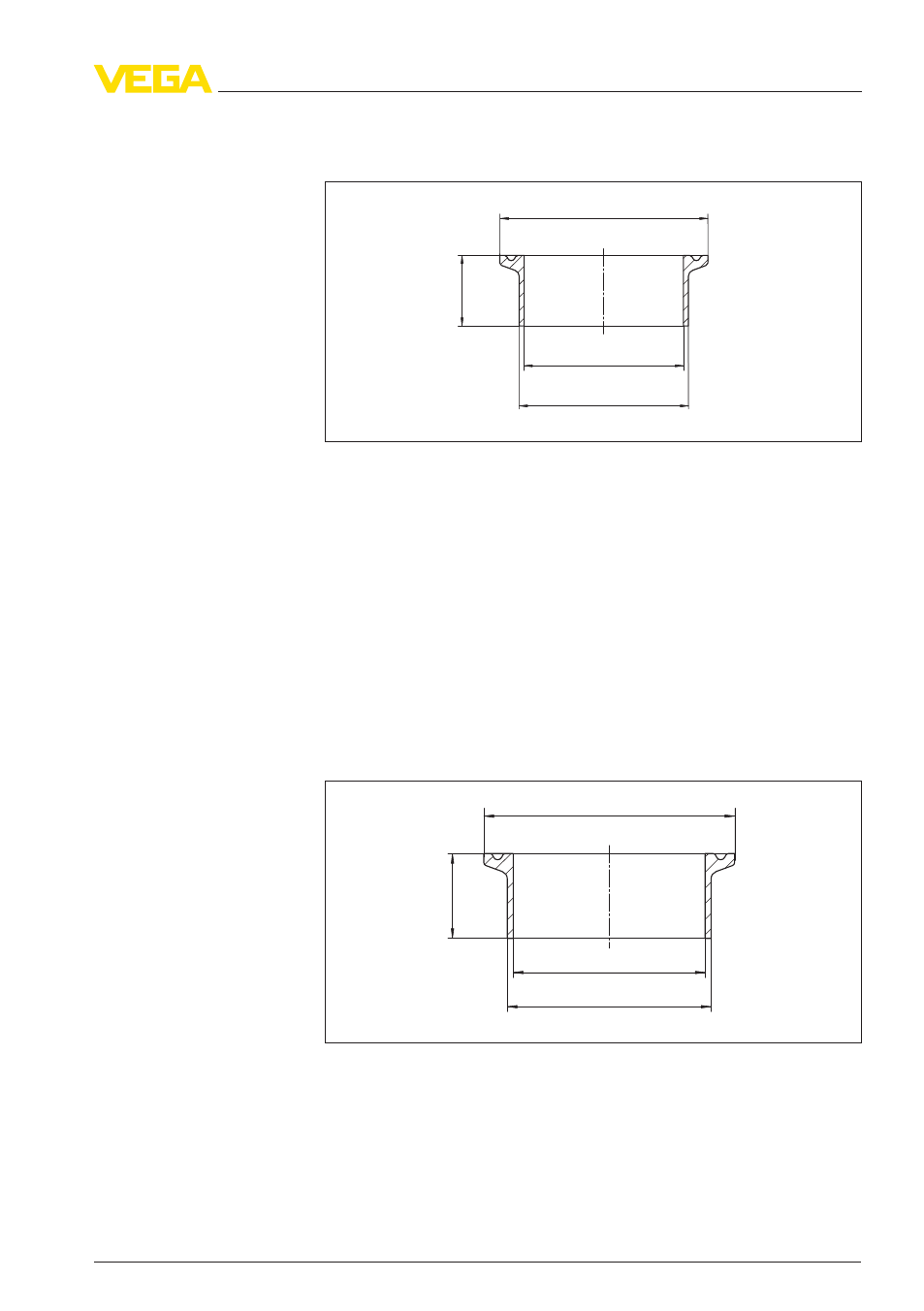

Рис. 7: Размеры приварного штуцера - зажим 2" PN16 (ø 64 мм) DIN 32676,
ISO 2852/316L
Приварной штуцер - зажим 2½" PN16 (ø 77,5 мм) DIN 32676,
ISO 2852/316L
Код изделия ESTC.DXX
Материал 316L
Уплотнение (по выбору)
Материал EPDM, FKM
Зажимное кольцо
Материал 1.4301
28 mm
(1.1")
ø 60,3 mm
(2.37")
ø 64,1 mm
(2.52")
ø 77,5 mm
(3.05")
Рис. 8: Размеры приварного штуцера - зажим 2½" PN16 (ø 77,5 мм)
DIN 32676, ISO 2852/316L
Приварной штуцер - зажим 3" PN16 (ø 91 мм) DIN 32676,
ISO 2852/316L
Код изделия ESTC.EXX
Материал 316L
Clamp 2½"
Clamp 3"
Приварные штуцеры и резьбовые адаптеры
7
2
Приварной штуцер - универсальный
32036
-
RU
-110526
