VEGA Mounting bosses and adapters - Инструкция (Страница 12)

33 mm
(1.3")
ø 43 mm
(1.69")
ø 38 mm
(1.5")
Rd 65 x 1/6

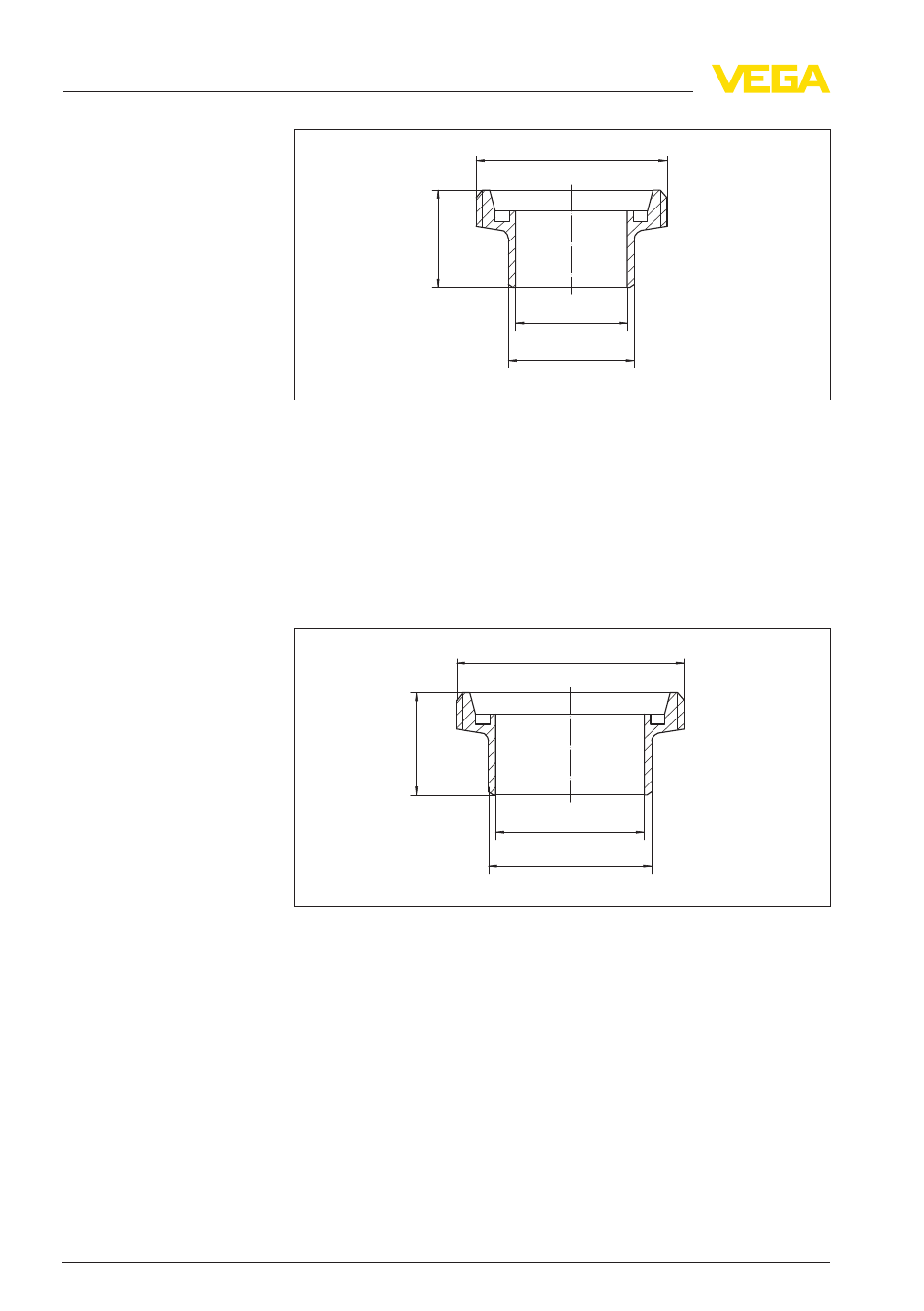

Рис. 16: Размеры приварного штуцера - накидная гайка DN 40 по DIN 11851
Приварной штуцер - накидная гайка DN 50 по DIN 11851
Код изделия ESTR.GA1X
Материал 316L
Уплотнение (по выбору)
Материал FKM, EPDM, NBR
Rd 78 x 1/6
35 mm (1.38")
ø 50 mm
(1.97")
ø 55 mm
(2.17")
Рис. 17: Размеры приварного штуцера - накидная гайка DN 50 по DIN 11851
Приварной штуцер - накидная гайка DN 80 по DIN 11851
Код изделия ESTR.IA1X
Материал 316L
Уплотнение (по выбору)
Материал EPDM, NBR
Накидная гайка DN 50
Накидная гайка DN 80
12 Приварные штуцеры и резьбовые адаптеры
2 Приварной штуцер - универсальный
32036
-RU
-110526
