22,5 mm
(0.89")
G 3/4
ø 64 mm
(2.52")
ø 32 mm
(1.26")

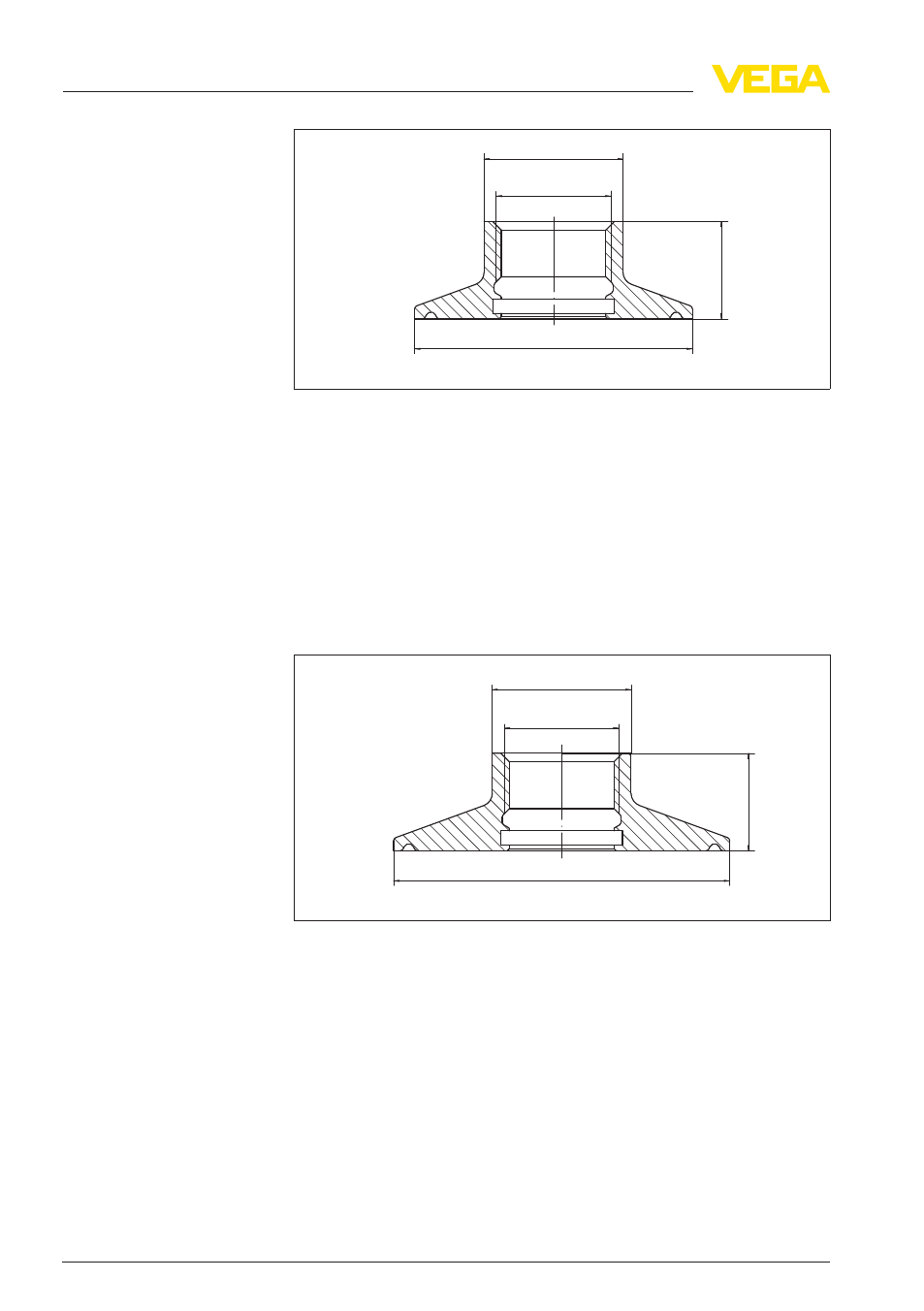

Рис. 45: Размеры резьбового адаптера G¾ A по DIN 3852-X на зажим 2"
PN16 (ø 64
мм) DIN 32676, ISO 2852/316L
Резьбовой адаптер G¾ A по DIN 3852-X на зажим 2½" PN16 (ø
77
,5
мм) DIN 32676, ISO 2852/316L
Код изделия GEWADA-A.CD1
Материал 316L
Уплотнение
Материал FKM, EPDM
22,5 mm
(0.89")
G 3/4
ø 77,5 mm
(3.05")
ø 32 mm
(1.26")
Рис. 46: Размеры резьбового адаптера G¾ A по DIN 3852-X на зажим 2½"
PN16 (ø 77,5
мм) DIN 32676, ISO 2852/316L
Резьбовой адаптер G¾ A по DIN 3852-X на зажим 3" PN16 (ø
91
мм) DIN 32676, ISO 2852/316L
Код изделия GEWADA-A.CE1
Материал 316L
Уплотнение
Материал FKM, EPDM
Clamp 2½"
Clamp 3"
28
Приварные штуцеры и резьбовые адаптеры
5
Резьбовой адаптер
32036
-RU
-110526
