M52 x 2
25 mm (0.98") 23 mm (0.91")
ø 80 mm
(3.15")

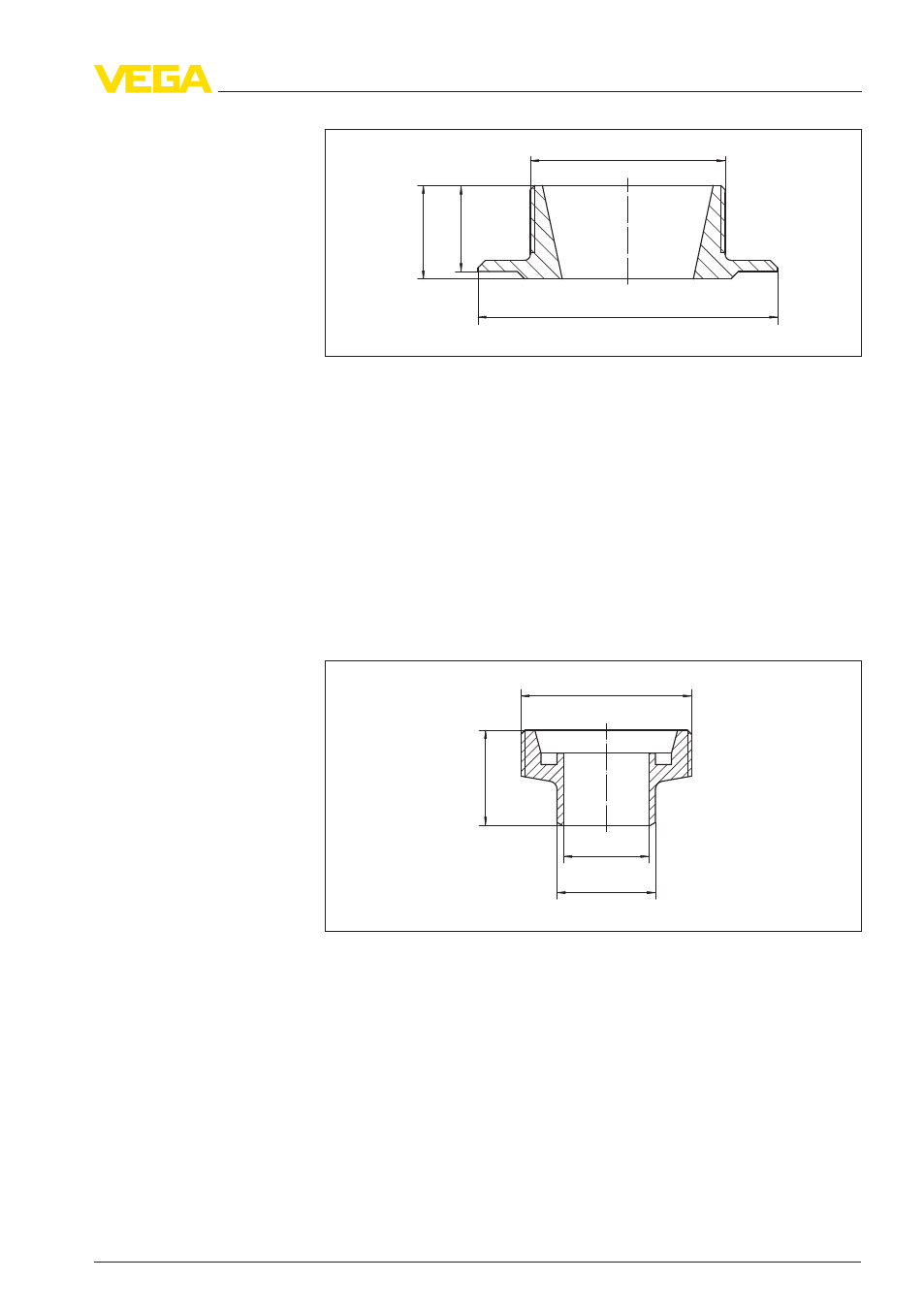

Рис. 14: Размеры приварного штуцера для конусного присоединения
M52 x 2
2 .4 Накидная гайка по DIN 11851
Приварной штуцер - накидная гайка DN 25 по DIN 11851
Код изделия ESTR.DA1X
Материал 316L
Уплотнение (по выбору)
Материал FKM, EPDM, NBR
29 mm (1.14")
ø 26 mm
(1.02")
ø 31 mm
(1.22")
Rd 52 x 1/6
Рис. 15: Размеры приварного штуцера - накидная гайка DN 25 по DIN 11851
Приварной штуцер - накидная гайка DN 40 по DIN 11851
Код изделия ESTR.FA1X
Материал 316L
Уплотнение (по выбору)
Материал FKM, EPDM, NBR
Накидная гайка DN 25
Накидная гайка DN 40
Приварные штуцеры и резьбовые адаптеры 11
2 Приварной штуцер - универсальный
