Уплотнение
Материал FKM, EPDM
22,5 mm
(0.89")
G 3/4
ø 121 mm
(4.76")
ø 32 mm
(1.26")

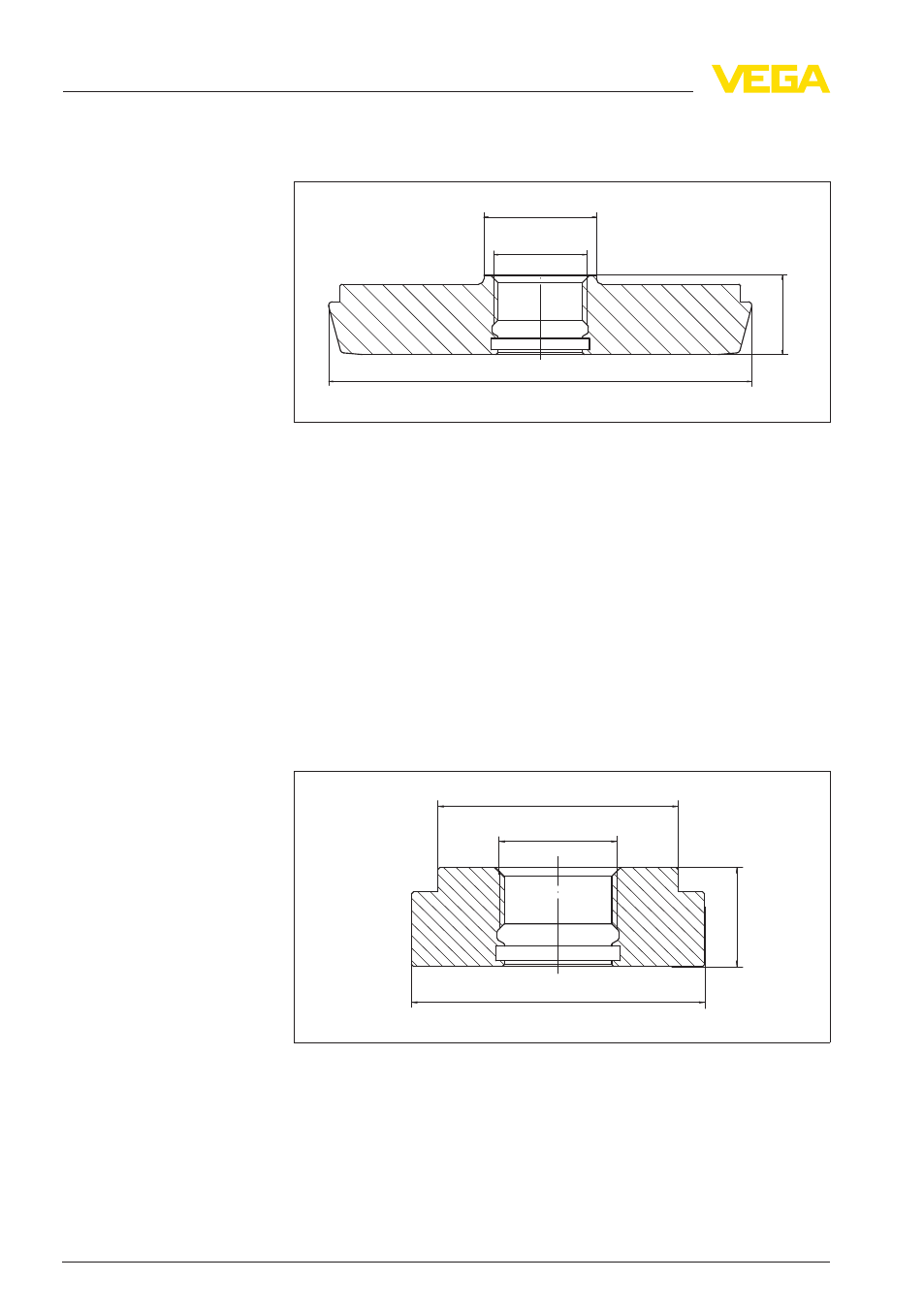

Рис. 53: Размеры резьбового адаптера G1½ A по DIN 3852-X на накидную
гайку DN 100 по DIN 11851
5
.4 G1½ A
на другие гигиенические
присоединения
Резьбовой адаптер G1½ A по DIN 3852-X на присоединение
DRD
Код изделия GEWADA-A.AA1
Материал 316L
Уплотнение
Материал FKM, EPDM
22,5 mm
(0.89")
G 3/4
ø 65,8 mm
(2.59")
ø 54 mm
(2.13")
Рис. 54: Размеры резьбового адаптера G1½ A по DIN 3852-X на DRD
Резьбовой адаптер G1½ A по DIN 3852-X на Tuchenhagen
DN 32
Код изделия GEWADA-A.TA3
Материал 316L
Присоединение DRD
Tuchenhagen DN 32
32
Приварные штуцеры и резьбовые адаптеры
5
Резьбовой адаптер
32036
-RU
-110526
