30 mm
(1
3
/
16
")
G 1 1/2
ø 55 mm
(2
11
/
64
")
ø 91 mm
(3
37
/
64
")

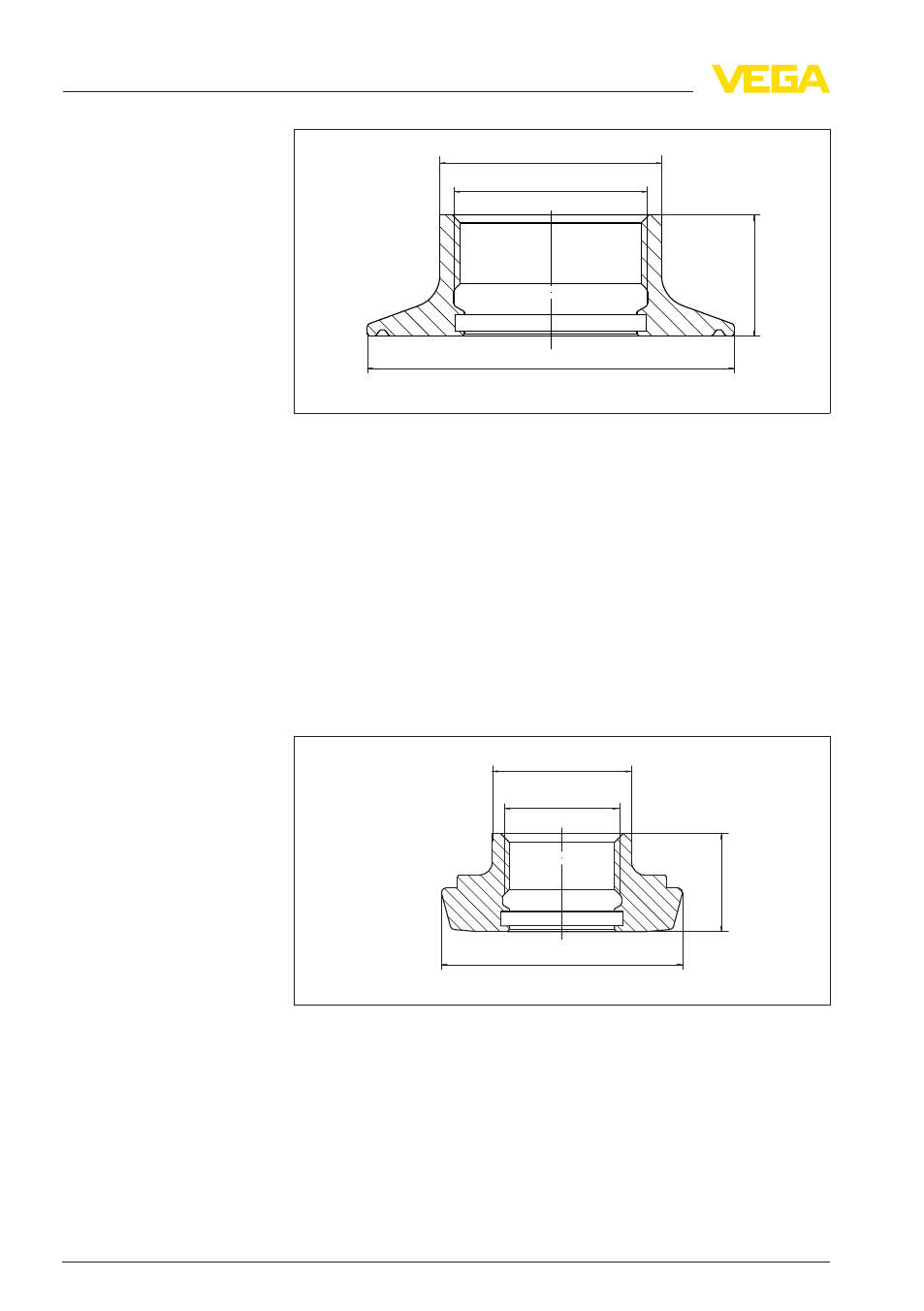

Рис. 49: Размеры резьбового адаптера G1½ A по DIN 3852-X на зажим 3"
PN16 (ø 91
мм) DIN 32676, ISO 2852/316L
5
.3 G1½ A
на накидную гайку по DIN 11851
Резьбовой адаптер G1½ A по DIN 3852-X на накидную гайку
DN 40
по DIN 11851
Код изделия GEWADA-A.RA1
Материал 316L
Уплотнение
Материал FKM, EPDM
22,5 mm
(0.89")
G 3/4
ø 56 mm
(2.21")
ø 32 mm
(1.26")
Рис. 50: Размеры резьбового адаптера G1½ A по DIN 3852-X на накидную
гайку DN 40 по DIN 11851
Резьбовой адаптер G1½ A по DIN 3852-X на накидную гайку
DN 50
по DIN 11851
Код изделия GEWADA-A.RB1
Материал 316L
Накидная гайка DN 40
Накидная гайка DN 50
30
Приварные штуцеры и резьбовые адаптеры
5
Резьбовой адаптер
32036
-RU
-110526
