ø 38mm
(1
1
/
2
")
31mm
(1
7
/
32
")
ø 41mm
(1
39
/
64
")
Rd 65 x
1/6

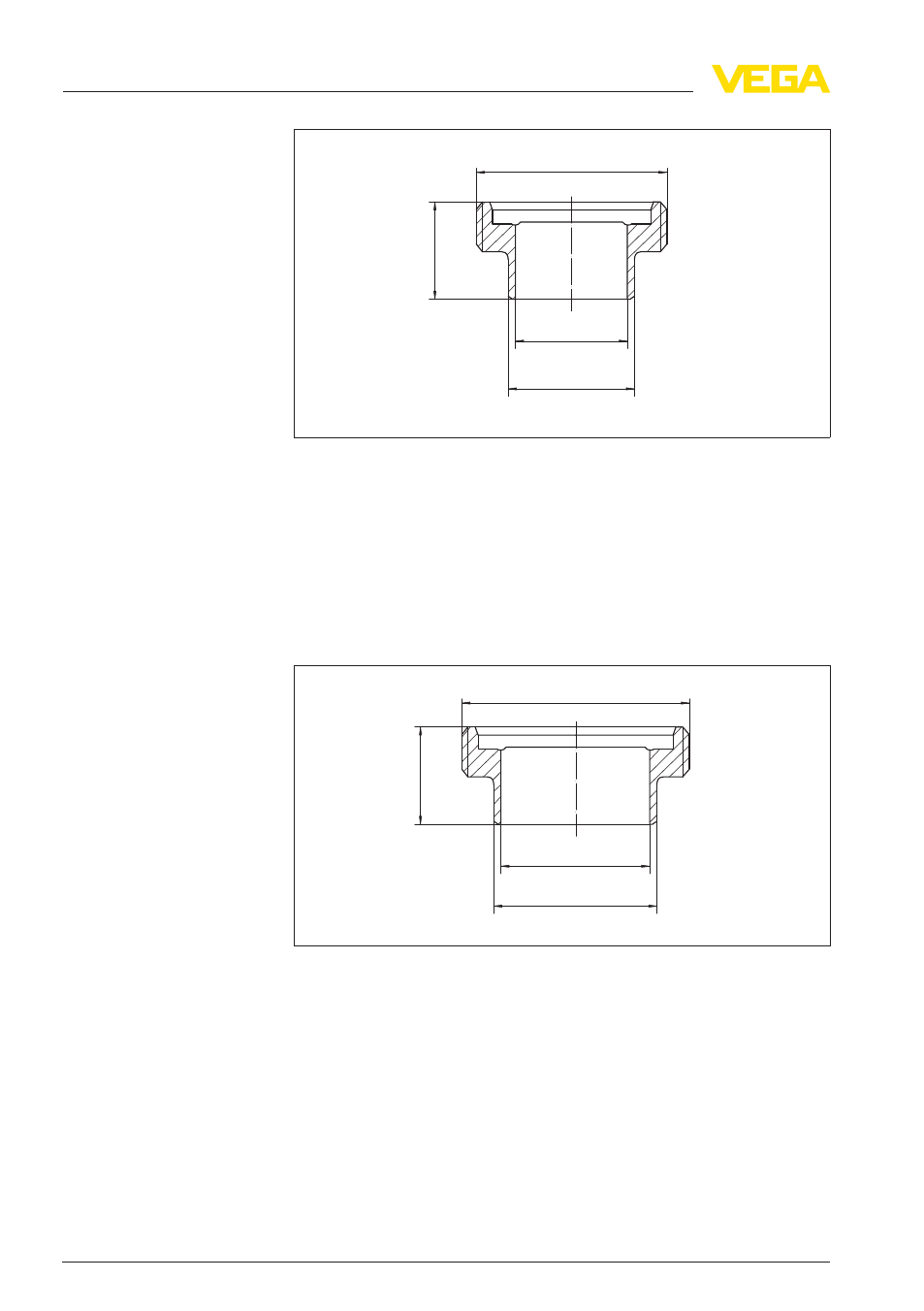

Рис. 20: Размеры приварного штуцера DN 40 по DIN 11864-1
Приварной штуцер DN 50 по DIN 11864-1
Код изделия ESTR.GBXX
Материал 316L
Уплотнение (по выбору)
Материал FKM, EPDM или NBR
ø 38 mm
(1.5")
26 mm
(1.02")
ø 43 mm
(1.69")
Rd 65 x 1/6
Рис. 21: Размеры приварного штуцера DN 50 по DIN 11864-1
Накидная гайка DN 50
14
