2,5mm
(0.1")
20,5mm
(0.81")
ø 41 mm
(1.61")
ø 47 mm
(1.85")
G1

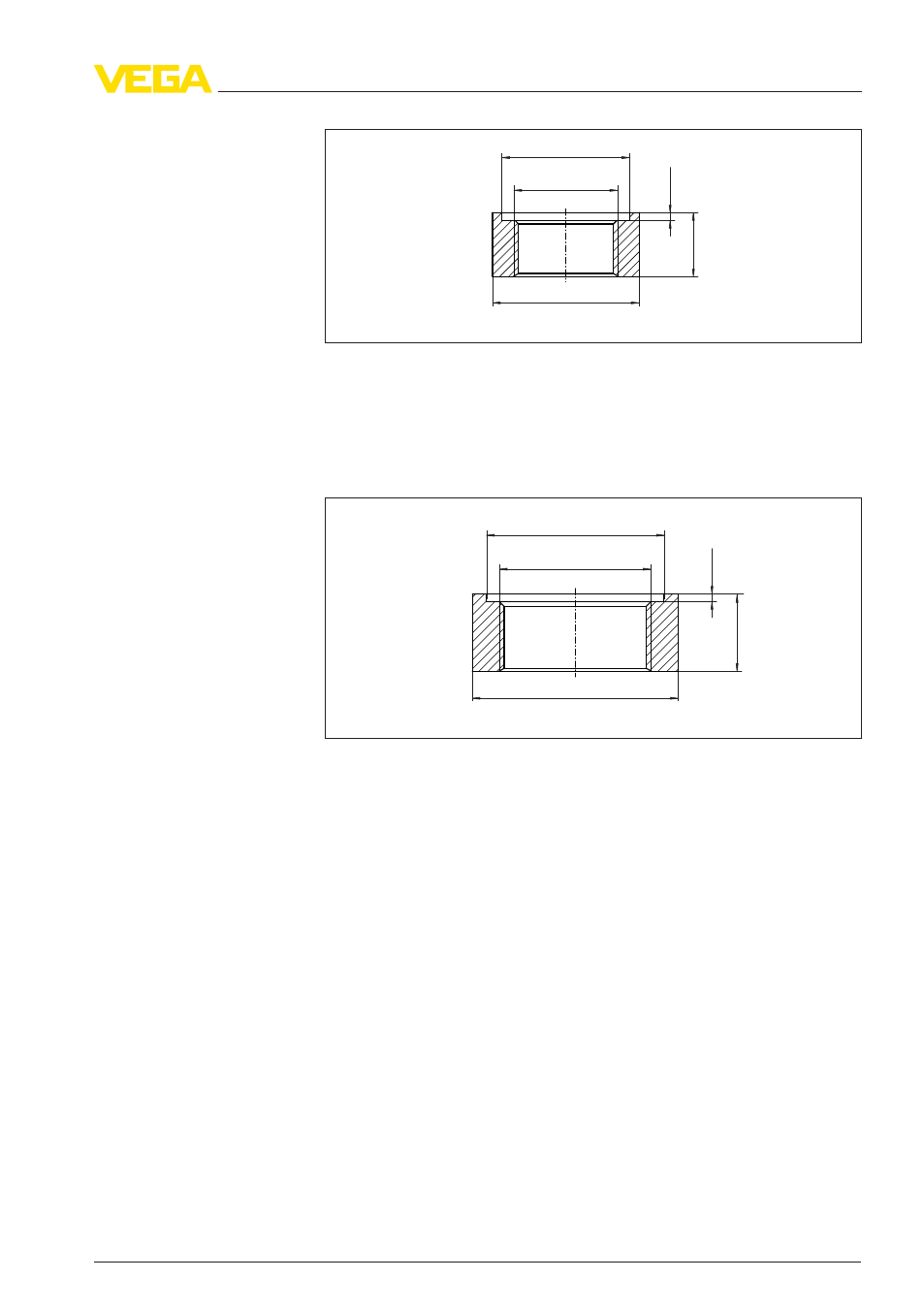

Рис. 3: Размеры приварного штуцера G1 A по DIN 3852-X
Приварной штуцер G1½ A по DIN 3852-X
Арт. № 2.36842
Материал 316L
2,5mm
(0.1")
24,5mm
(0.97")
ø 56 mm
(2.21")
ø 65 mm
(2.56")
G1 1/2
Рис. 4: Размеры приварного штуцера G1½ A по DIN 3852-X
2 .2 Зажим по DIN 32676, ISO 2852/316L
Приварной штуцер - зажим 1" PN16 DIN 32676, ISO 2852/316L
Код изделия ESTC.AXX
Материал 316L
Уплотнение (по выбору)
Материал EPDM, FKM
Зажимное кольцо
Материал 1.4301
Резьба G1½ A
Clamp 1"
Приварные штуцеры и резьбовые адаптеры 5
