22,5 mm
(0.89")
G 3/4
ø 91 mm
(3.58")
ø 32 mm
(1.26")

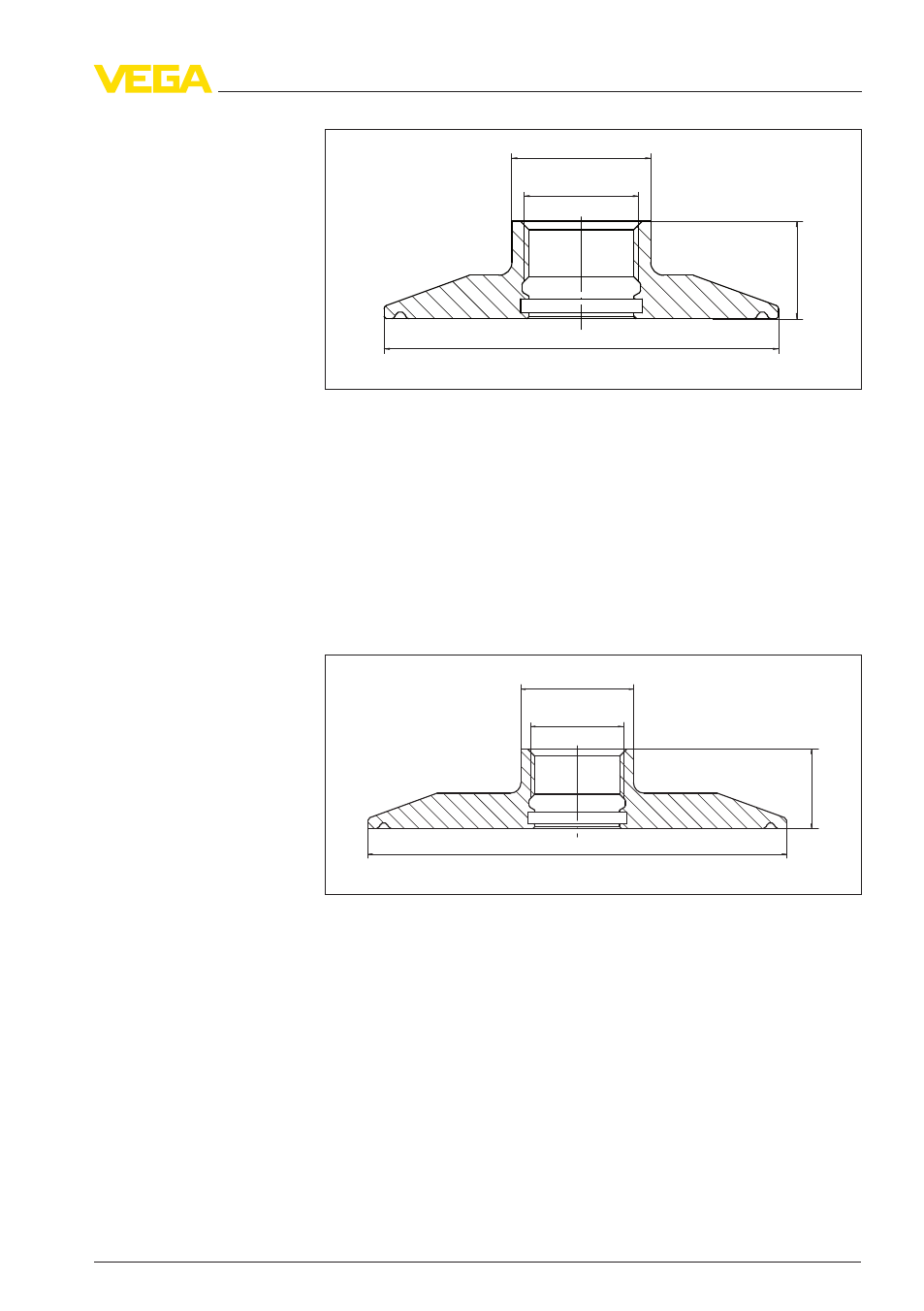

Рис. 47: Размеры резьбового адаптера G¾ A по DIN 3852-X на зажим 3"
PN16 (ø 91
мм) DIN 32676, ISO 2852/316L
Резьбовой адаптер G¾ A по DIN 3852-X на зажим 4" PN16 (ø
119
мм) DIN 32676, ISO 2852/316L
Код изделия GEWADA-A.CC1
Материал 316L
Уплотнение
Материал FKM, EPDM
22,5 mm
(0.89")
G 3/4
ø 119 mm
(4.69")
ø 32 mm
(1.26")
Рис. 48: Размеры резьбового адаптера G¾ A по DIN 3852-X на зажим 4"
PN16 (ø 119
мм) DIN 32676, ISO 2852/316L
5
.2 G1½ A
на зажим по DIN 32676, ISO 2852
Резьбовой адаптер G1½ A по DIN 3852-X на зажим 3" PN16 (ø
91
мм) DIN 32676, ISO 2852/316L
Код изделия GEWADA-B.CE1
Материал 316L
Уплотнение
Материал FKM, EPDM
Clamp 4"
Clamp 3"
Приварные штуцеры и резьбовые адаптеры
29
5
Резьбовой адаптер
32036
-
RU
-110526
