21 mm
(0.83")
G 1
ø 30,1 mm
(1.19")
ø 50 mm
(1.97")
10,5 mm
(0.41")

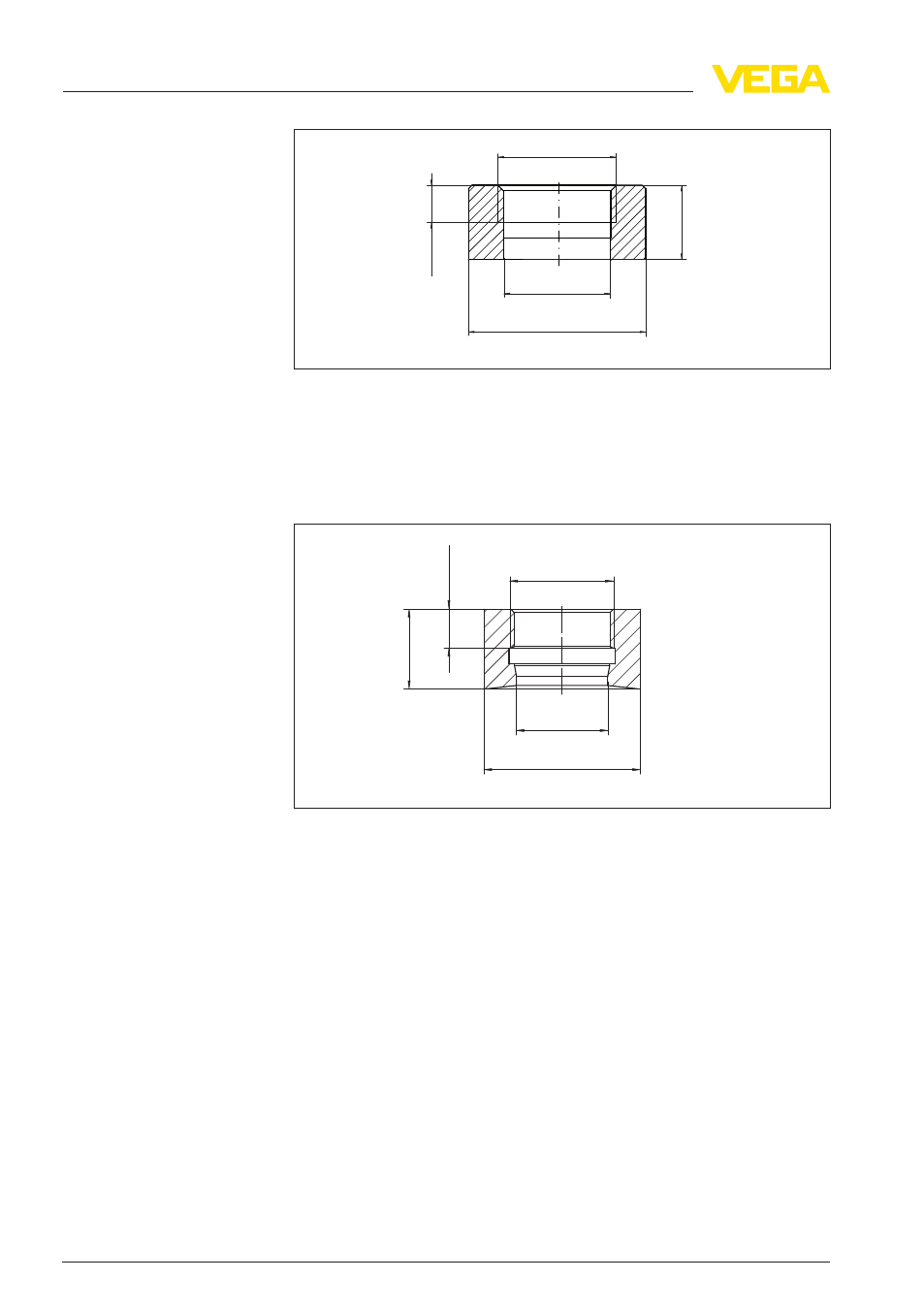

Рис. 24: Размеры приварного штуцера G1 B по ISO 228-1
Приварной штуцер G1, гигиеническое присоединение
Код изделия ESMBR17.84*JXVX
Материал 316L
25,5mm
(1
")
12,5mm
(0.49")
G 1
ø 50mm
(1.97")
ø 29,3mm
(1.15")
Рис. 25: Размеры приварного штуцера G1, гигиеническое присоединение
3
.2 VEGABAR 52
Приварной штуцер - резьба G½ A по EN 837
Код изделия ESMBR52.GVBKVX
Материал 316L
Резьба G1, гигиениче-
ское присоединение
Резьба G½ A
16
Приварные штуцеры и резьбовые адаптеры
3
Приварной штуцер - VEGABAR
32036
-RU
-110526
