21 mm
(0.83")
G1/2
ø 50 mm
(1.97")

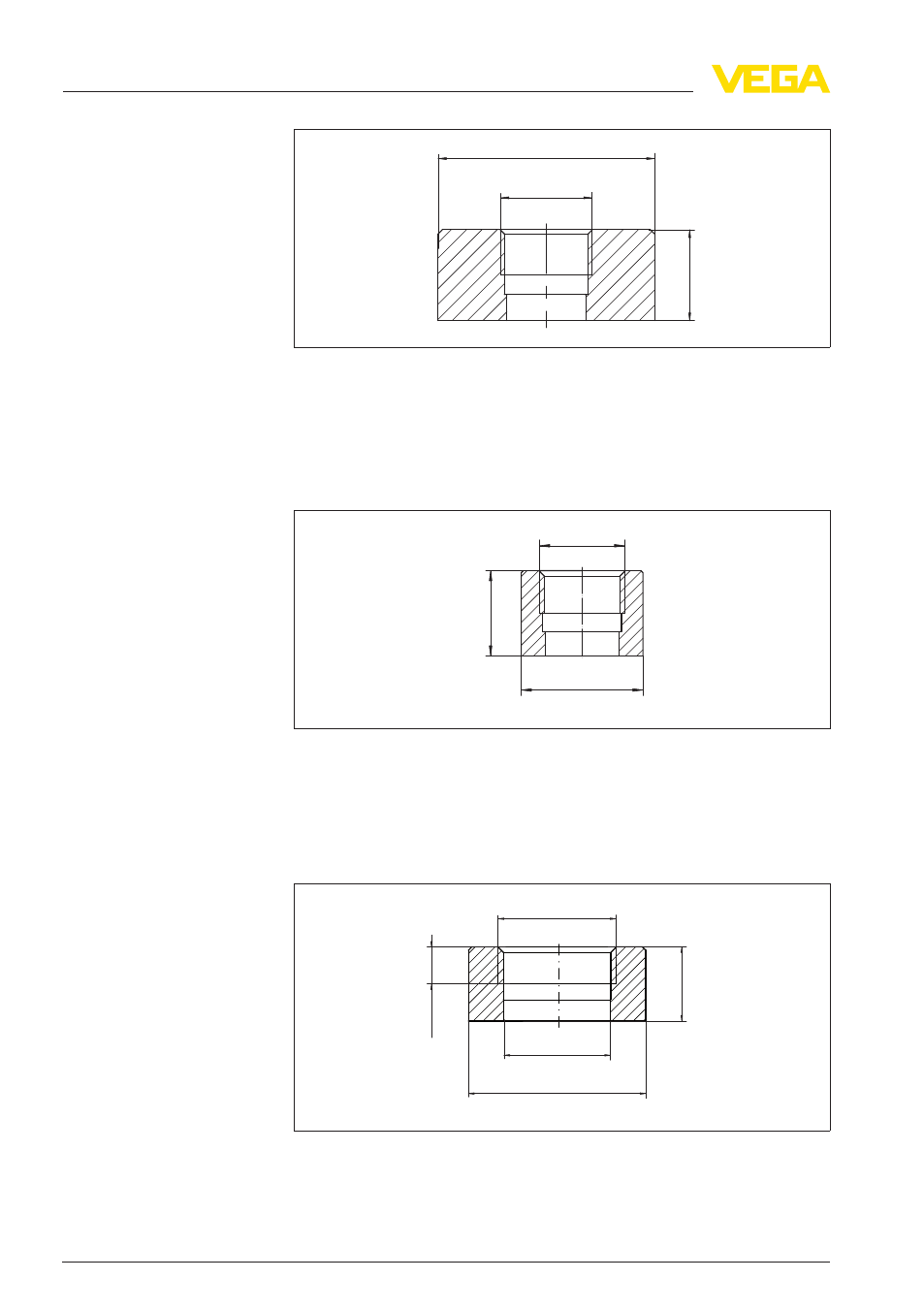

Рис. 28: Размеры приварного штуцера G½ B по ISO 228-1 - емкость
Приварной штуцер G½ B по ISO 228-1 - трубопровод
Код изделия ESMBR53.GFAXVX
Материал 316Ti
G1/2
21 mm
(0.83")
ø 30 mm
(1.18")
Рис. 29: Размеры приварного штуцера G½ B по ISO 228-1 - трубопровод
Приварной штуцер G1 B по ISO 228-1
Код изделия ESMBR53.GCIXTX
Материал 316Ti
21 mm
(0.83")
G 1
ø 30,1 mm
(1.19")
ø 50 mm
(1.97")
10,5 mm
(0.41")
Рис. 30: Размеры приварного штуцера G1 B по ISO 228-1
Резьба G1 B
18
Приварные штуцеры и резьбовые адаптеры
3
Приварной штуцер - VEGABAR
32036
-RU
-110526
