29 mm (1.14")
G 1
ø 60 mm
(2.36")
ø 39 mm
(1.54 ")

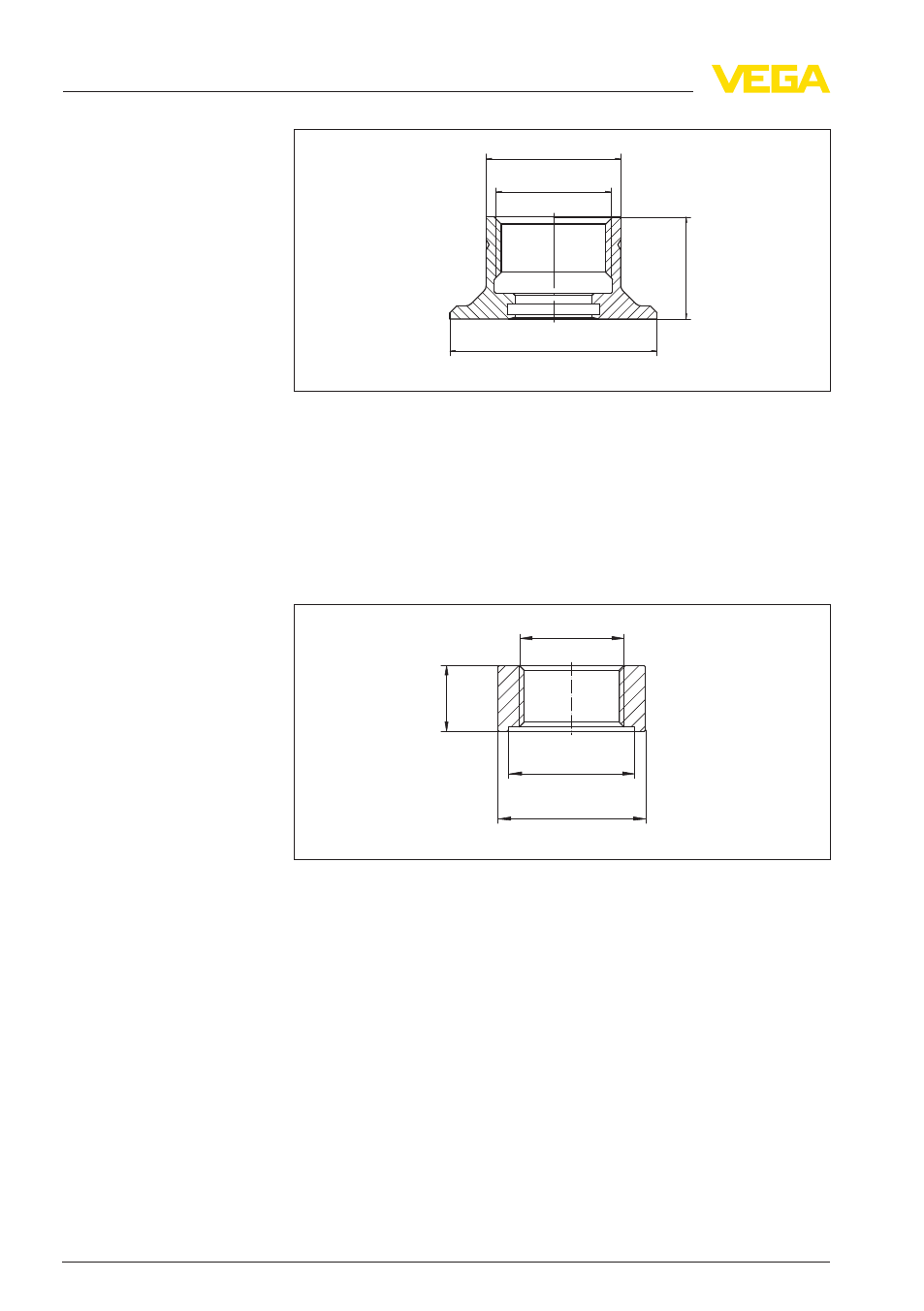

Рис. 42: Размеры приварного штуцера G1 A по DIN 3852-X
4 .2 VEGAKON
Приварной штуцер G1 A по DIN 3852-X
Код изделия ESTKN.1GA
Материал 316Ti
21 mm (0.83")
ø 47 mm
(1.85")
G 1
ø 40 mm
(1.58")
Рис. 43: Размеры приварного штуцера G1 A по DIN 3852-X
Резьба G1 A
26 Приварные штуцеры и резьбовые адаптеры
4 Приварной штуцер - сигнализатор предельного уровня
