Уплотнение (по выбору)
Материал PTFE
20 mm
(0.79")
ø 84 mm (3.31")
ø 66 mm (2.6")
ø 105 mm (4.13")
M10
ø 125 mm (4.92")
ø 50 mm (1.97")

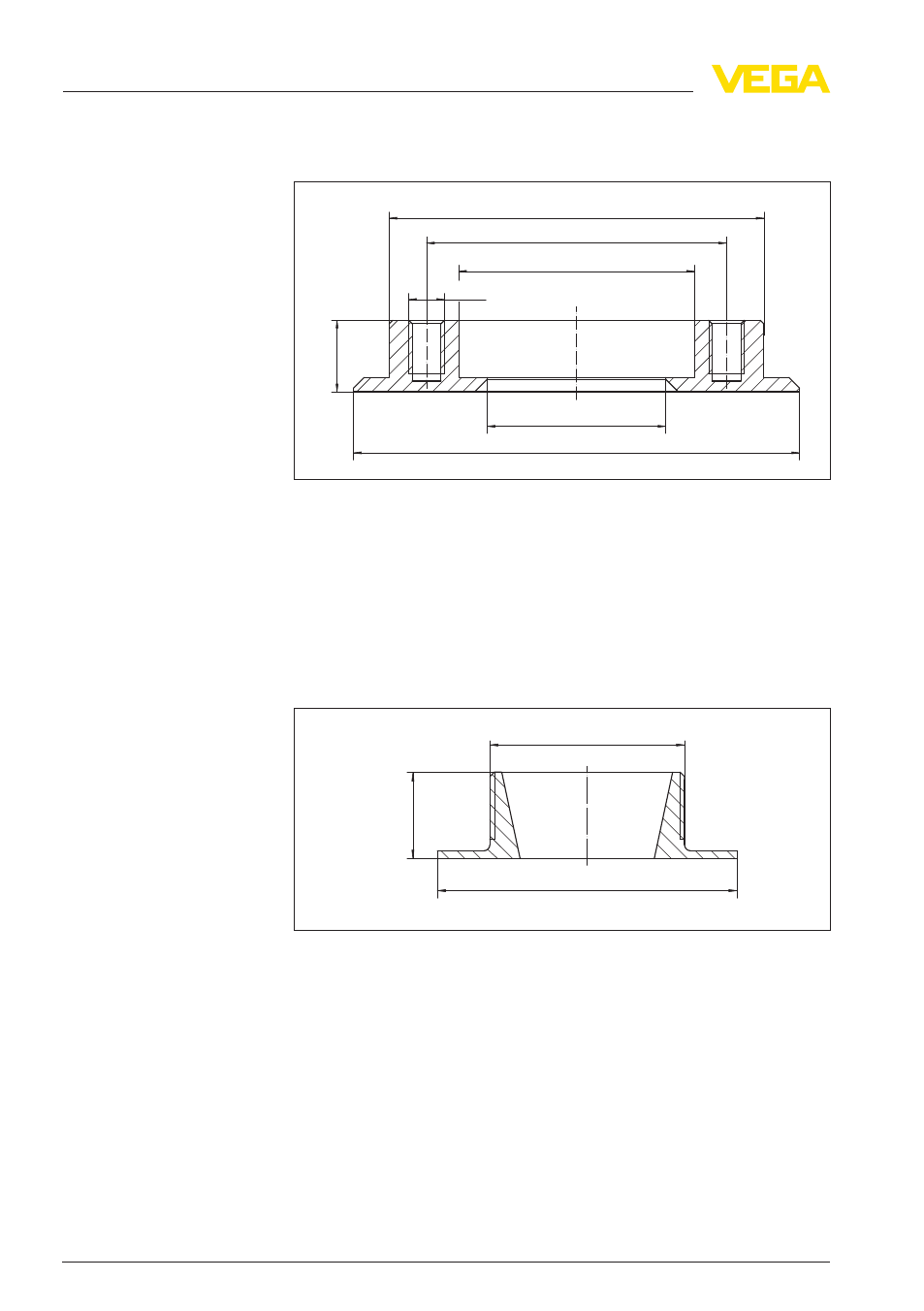

Рис. 12: Размеры приварного штуцера DRD
Приварной штуцер - конус DN 25
Код изделия ESTK.KAXX
Материал 316L
Уплотнение (по выбору)
Материал EPDM
Rd 52 x 1/6
25 mm
(0.98")
ø 75 mm
(2.95")
Рис. 13: Размеры приварного штуцера для конусного присоединения DN 25
Приварной штуцер - конус M52 x 2
Код изделия ESTK.KBXX
Материал 316L
Уплотнение (по выбору)
Материал EPDM
Конусное присоедине-
ние DN 25
Конусное соединение
M52 x 2
10
Приварные штуцеры и резьбовые адаптеры
2
Приварной штуцер - универсальный
32036
-RU
-110526
