M30x1,5
15mm (0.59")
23mm (0.91")
ø 40mm
(1.58")
ø 25mm
(0.98")

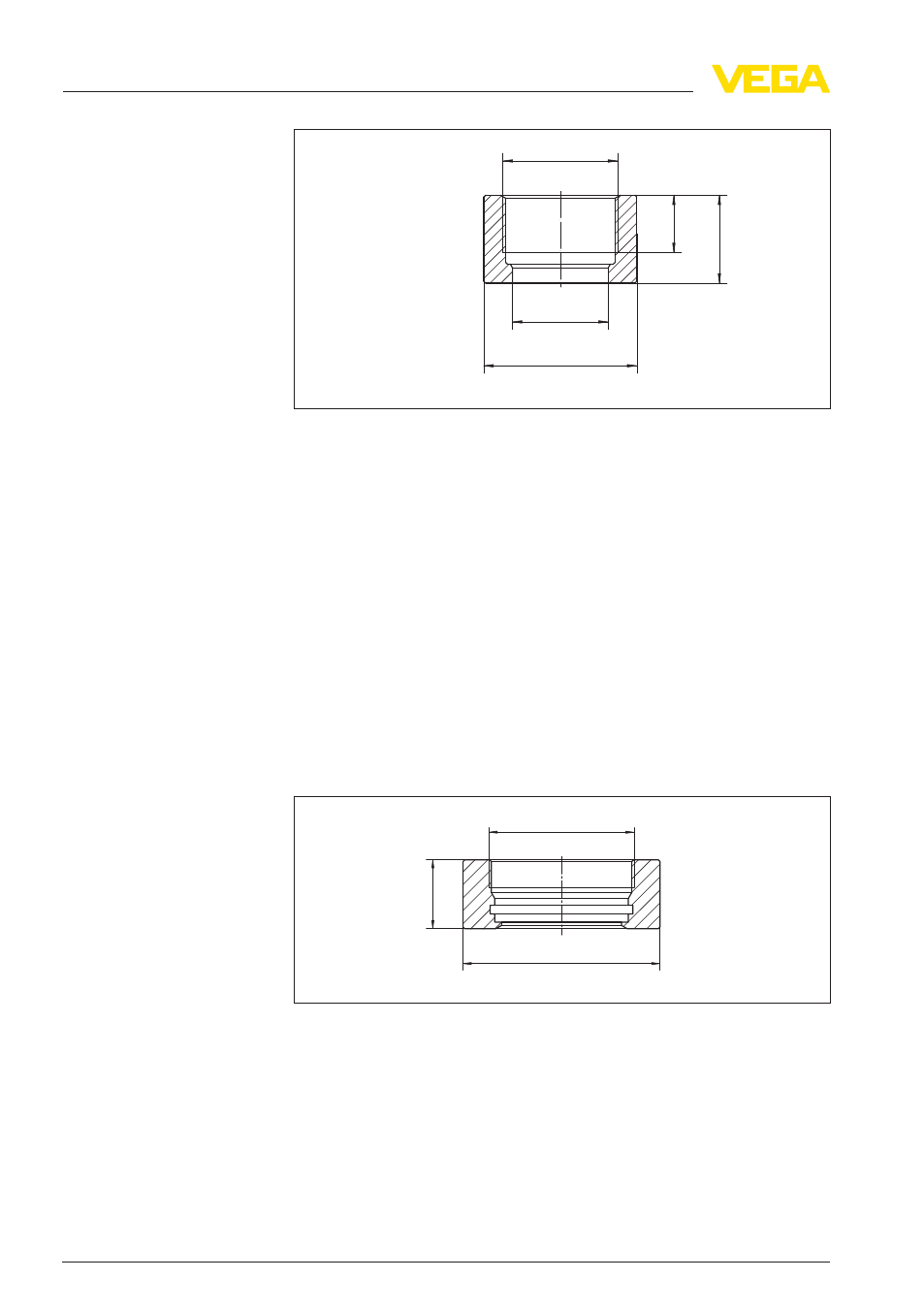

Рис. 36: Размеры приварного штуцера M30 x 1,5 для слива бумажной
массы
Приварной штуцер M44 x 1,25
Код изделия ESMBR**.B*MXVX
Материал 316L
Макет для приваривания
Код изделия DMON T.F
Материал Ms
Заглушка
Код изделия DMONT.H
Материал 316Ti
21mm (0.83")
ø 60mm
(2.36")
M44x1,25
Рис. 37: Размеры приварного штуцера M44 x 1,25
Приварной штуцер M48 x 1,5
Код изделия ESMBR52.DGSXVX
Материал 316L
M44 x 1,25
M48 x 1,5
22 Приварные штуцеры и резьбовые адаптеры
3 Приварной штуцер - VEGABAR
