Уплотнение
Материал FKM, EPDM
22,5 mm
(0.89 ")
G 3/4
ø 68,5 mm
(2.70")
ø 32 mm
(1.26")

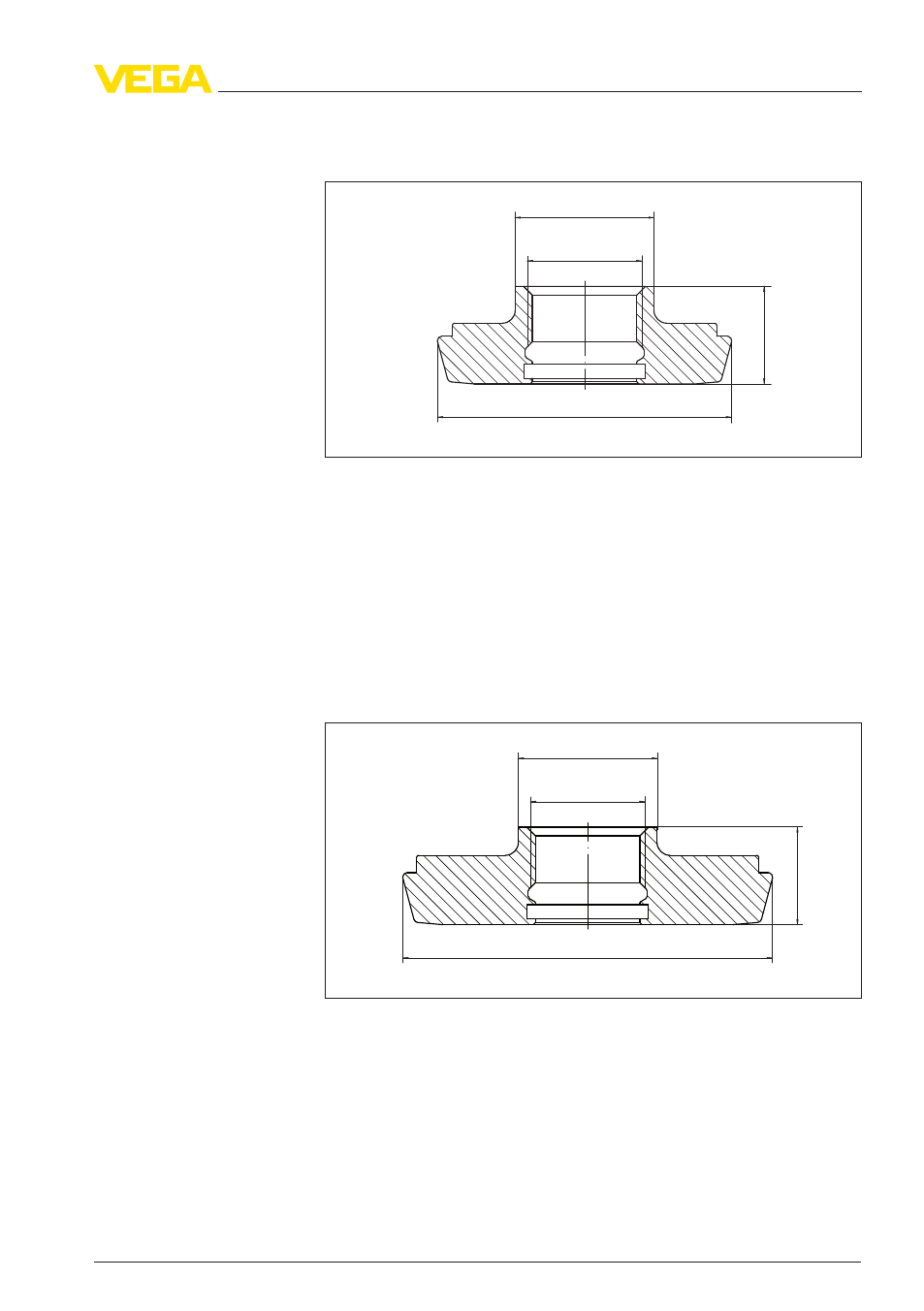

Рис. 51: Размеры резьбового адаптера G1½A по DIN 3852-X на накидную
гайку DN 50 по DIN 11851
Резьбовой адаптер G1½ A по DIN 3852-X на накидную гайку
DN 65
по DIN 11851
Код изделия GEWADA-A.RC1
Материал 316L
Уплотнение
Материал FKM, EPDM
22,5 mm
(0.89")
G 3/4
ø 86 mm
(3.39")
ø 32 mm
(1.26")
Рис. 52: Размеры резьбового адаптера G1½ A по DIN 3852-X на накидную
гайку DN 65 по DIN 11851
Резьбовой адаптер G1½ A по DIN 3852-X на накидную гайку
DN 100
по DIN 11851
Код изделия GEWADA-A.RD1
Материал 316L
Накидная гайка DN 65
Накидная гайка DN 100
Приварные штуцеры и резьбовые адаптеры 31
5 Резьбовой адаптер
