76

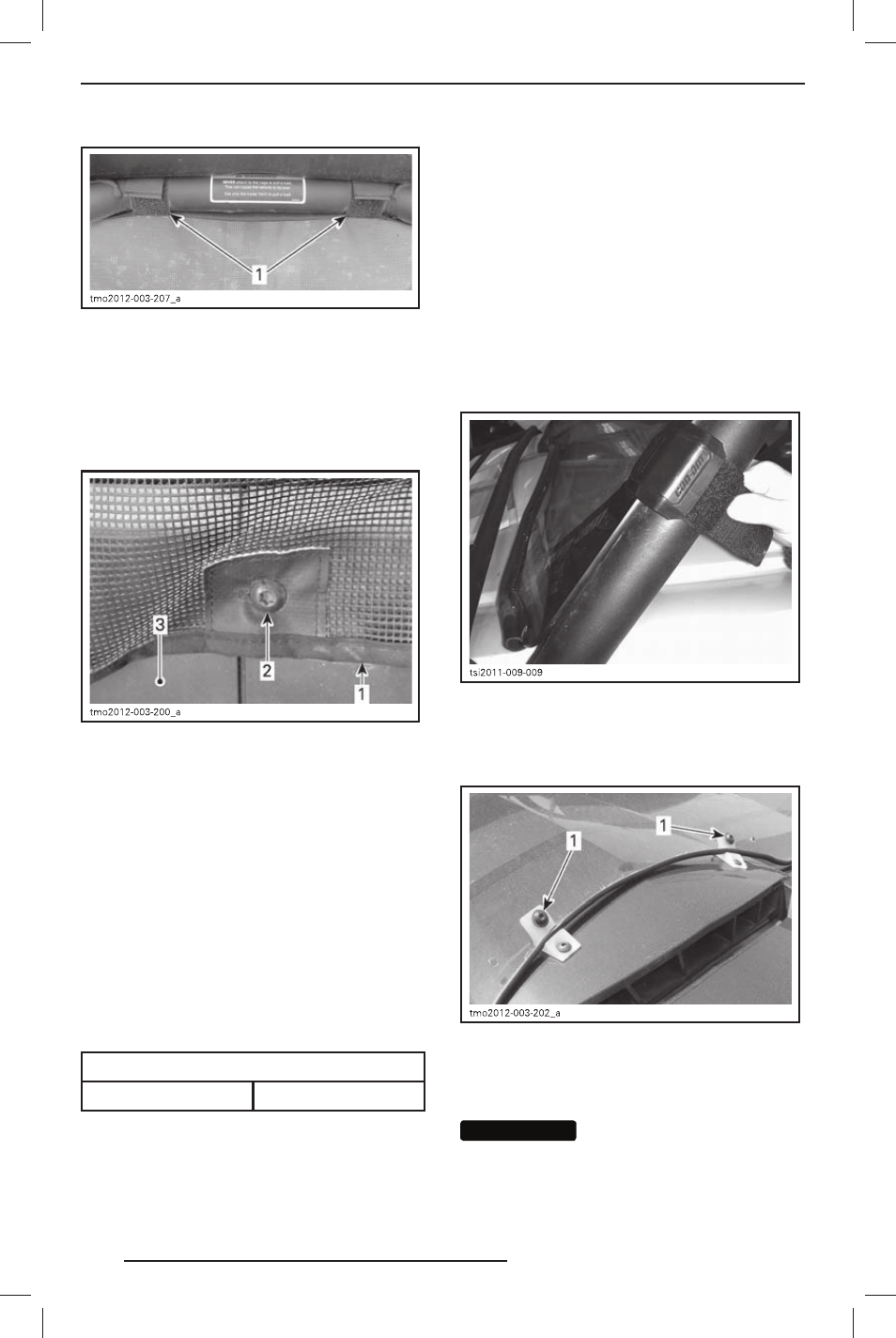

ТИПОВОЙ ВАРИАНТ — ЦЕНТР
1. Стропы
Извлеките крюки задней сети из соеди-
нений каркаса.
Выверните и сохраните винт, шайбу
и гайку, расположенные в нижней ча-
сти сети.
ЛЕВАЯ ПЕРЕГОРОДКА
1. Задняя сеть
2. Винт крепления к перегородке
3. Левая задняя перегородка
Снимите заднюю сеть.
Установите винт, шайбу и гайку, рас-
положенные в нижней части сети,
на место.
Установка задней сети
Установка осуществляется в последо-
вательности, обратной снятию. Обра-
тите внимание на следующее:
Затяните гайки крепления указанным
моментом.
МОМЕНТ ЗАТЯЖКИ
Гайка крепления
(7,5 ± 1,0) Н•м
26) Низкопрофильное
ветровое стекло
ТОЛЬКО МОДЕЛИ LTD
В комплект поставки мотовездехода
входит низкопрофильное ветровое
стекло.
Снятие низкопрофильного
ветрового стекла
1. Расстегните 4 стропы крепления
низкопрофильного ветрового стекла
к трубчатому каркасу.
2. Отверните гайку крепления ветро-
вого стекла к кронштейну, снимите
шайбу и винт и сохраните их д ля
дальнейшего использования.
1. Винты крепления ветрового стекла к крон-
штейну.
3. Снимите ветровое стекло с мотовез-
дехода.
ВНИМАНИЕ
ВНИМАНИЕ
Обеспечьте хранение
ветрового стекла на чистой не абра-
зивной поверхности вну тренней
стороной вверх.
ОБОРУДОВАНИЕ
