109
ПРИМЕЧАНИЕ : Не выворачив айте
пробку сливного отверстия полностью.

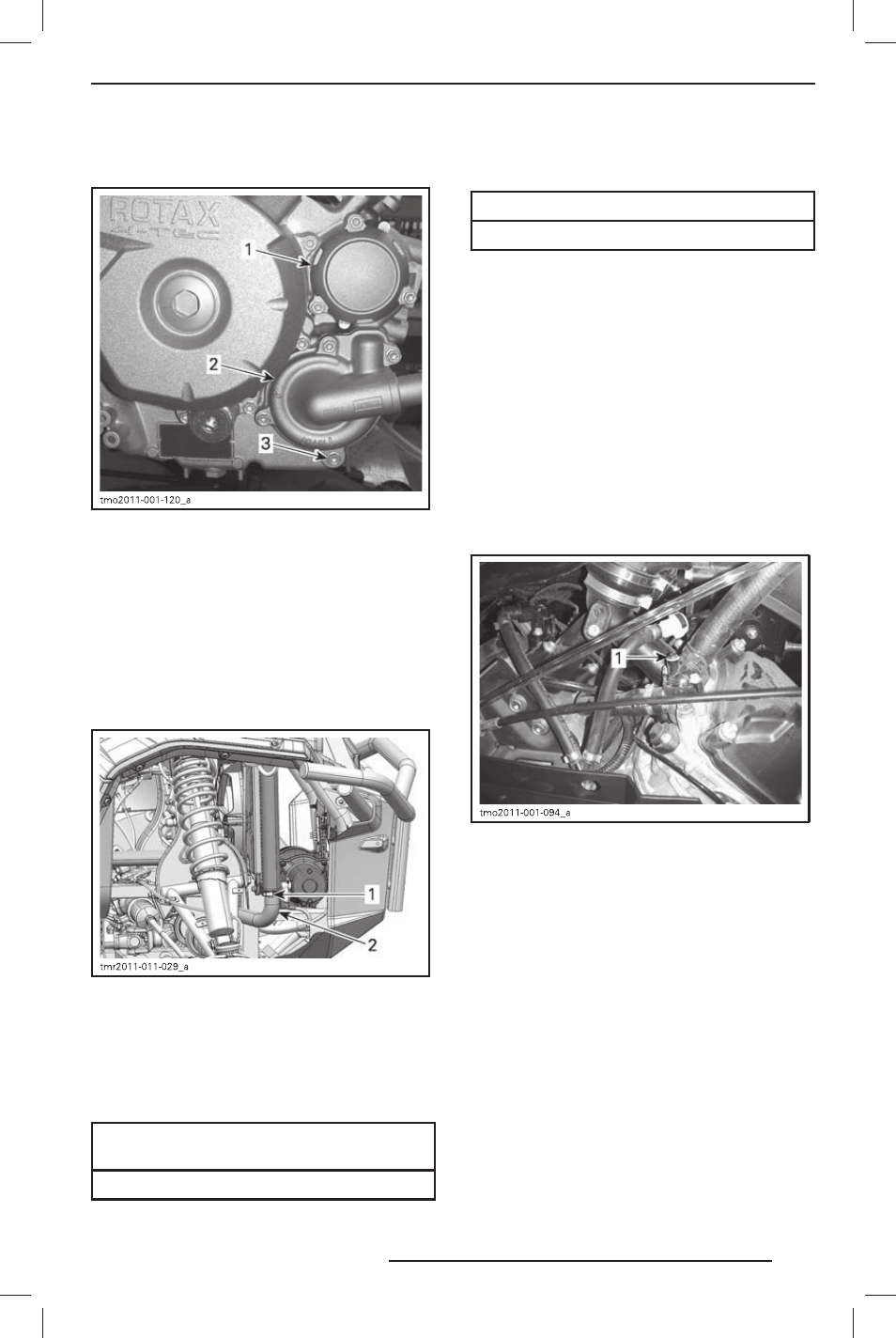

1. Крышка масляного фильтра
2. Крышка насоса системы охлаждения
3. Пробка сливного отверстия
4. Отсоедините нижний шланг радиа-
тора и слейте оставшуюся охлаж-
дающую жидкость в под ходящую
ёмкость.
ПРИМЕЧАНИЕ: Запомните расположе-
ние хомута крепления нижнего шланга
на радиаторе.
1. Запомните расположение хомута шланга
2. Снимите нижний шланг радиатора
5. Полностью слейте жидкость из сис-
темы.
6. Установите пробку сливного отверс-
тия системы охлаждения.
МОМЕНТ ЗАТЯЖКИ ПРОБКИ СЛИВНОГО
ОТВЕРСТИЯ СИСТЕМЫ ОХЛАЖДЕНИЯ
(9–11) Н•м
7. Установите шланг радиатора в ис-
ходное положение.
ХОМУТ ШЛАНГА РАДИАТОРА
(2,5–3,5) Н•м
8. Залейте охлаж дающую жидкость
в расширительный бачок.
9. Залейте охлаждающую жидкость в си-
стему охлаждения, обратитесь к опи-
санию операции «УДАЛЕНИЕ ВОЗДУ-
ХА ИЗ СИСТЕМЫ ОХЛАЖДЕНИЯ».
Удаление воздуха из системы охлаж-
дения
Модели 800R
1. Выверните винт отверстия для уда-
ления воздуха, которое расположе-
но на крышке корпуса термостата
переднего цилиндра.
ТИПОВОЙ ВАРИАНТ
1. Винт для удаления воздуха
Модели 1000
2. Выверните винты отверстий для уда-
ления воздуха на крышках термоста-
тов переднего и заднего цилиндров.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
