Воздушный фильтр
пневматической подвески
с пневмоподкачкой

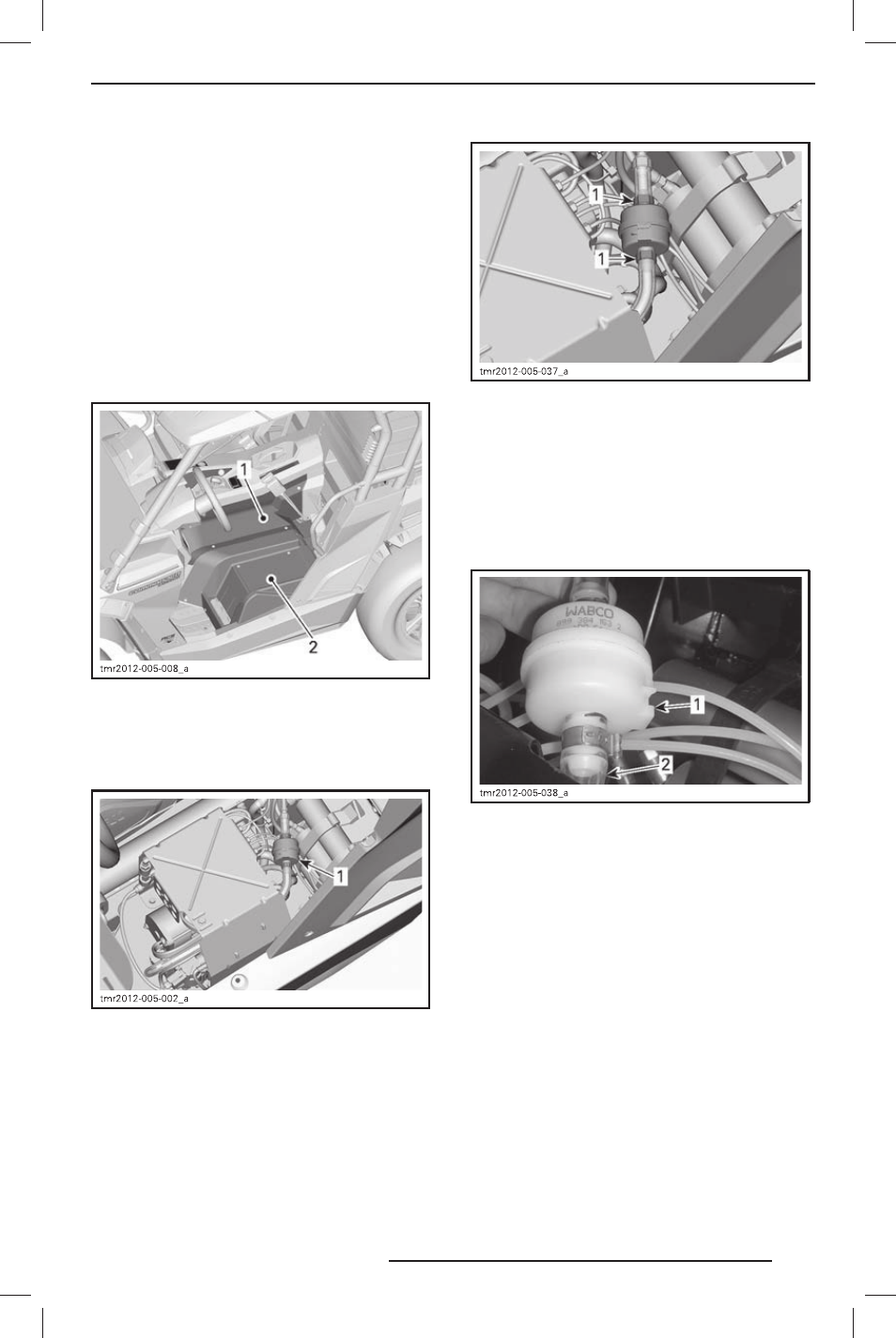

Доступ к воздушному фильтру ACS
Чтобы получить доступ к воздушному
фильтру системы ACS, выполните сле-
дующее:
– снимите сиденье водителя;
– снимите левую боковую панель кон-
соли;
– панель пола.
ДЛЯ НАГЛЯДНОСТИ БОКОВАЯ СЕТЬ СНЯТА
1. Левая боковая панель консоли
2. Панель пола
Компрессор системы ACS располагает-
ся перед ресивером.
1. Воздушный фильтр ACS
Замена воздушного фильтра ACS
1. Снимите и у тилизируйте хому ты
крепления шлангов к воздушному
фильтру.
1. Снять хомуты
2. Снимите воздушный фильтр.
3. Установите новый воздушный фильтр
таким образом, чтобы его крепление
располагалось со стороны компрес-
сора.
4. Закрепите новый воздушный фильтр
с помощью новых хомутов.
1. Крепление воздушного фильтра
2. Воздушный шланг от компрессора
Трубки и фитинги задней подвески
с пневмоподкачкой (ACS)
Проверка состояния трубок и фитингов
Пр оверить т ру бки амортиз аторов
на наличие повреждений.
Проверить фитинги амортизаторов
на наличие повреждений.
Проверить трубки и фитинги на нали-
чие утечек.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
