116
! ОСТОРОЖНО Первым присоеди-
няетс я КРАСНЫЙ (+) провод , за-
тем — ЧЁРНЫЙ (–).
Предохранители
Замена предохранителя
Если предохранитель перегорел, его
необходимо заменить предохраните-
лем такого же номинала.
ВНИМАНИЕ ВНИМАНИЕ Не пользуйтесь предо-
х р а н и т е л я м и , р а с с ч и т а н н ы м и
на больший ток (большего номина-
ла) — это может привести к серьёз-
ным повреждениям.
Расположение блоков
предохранителей

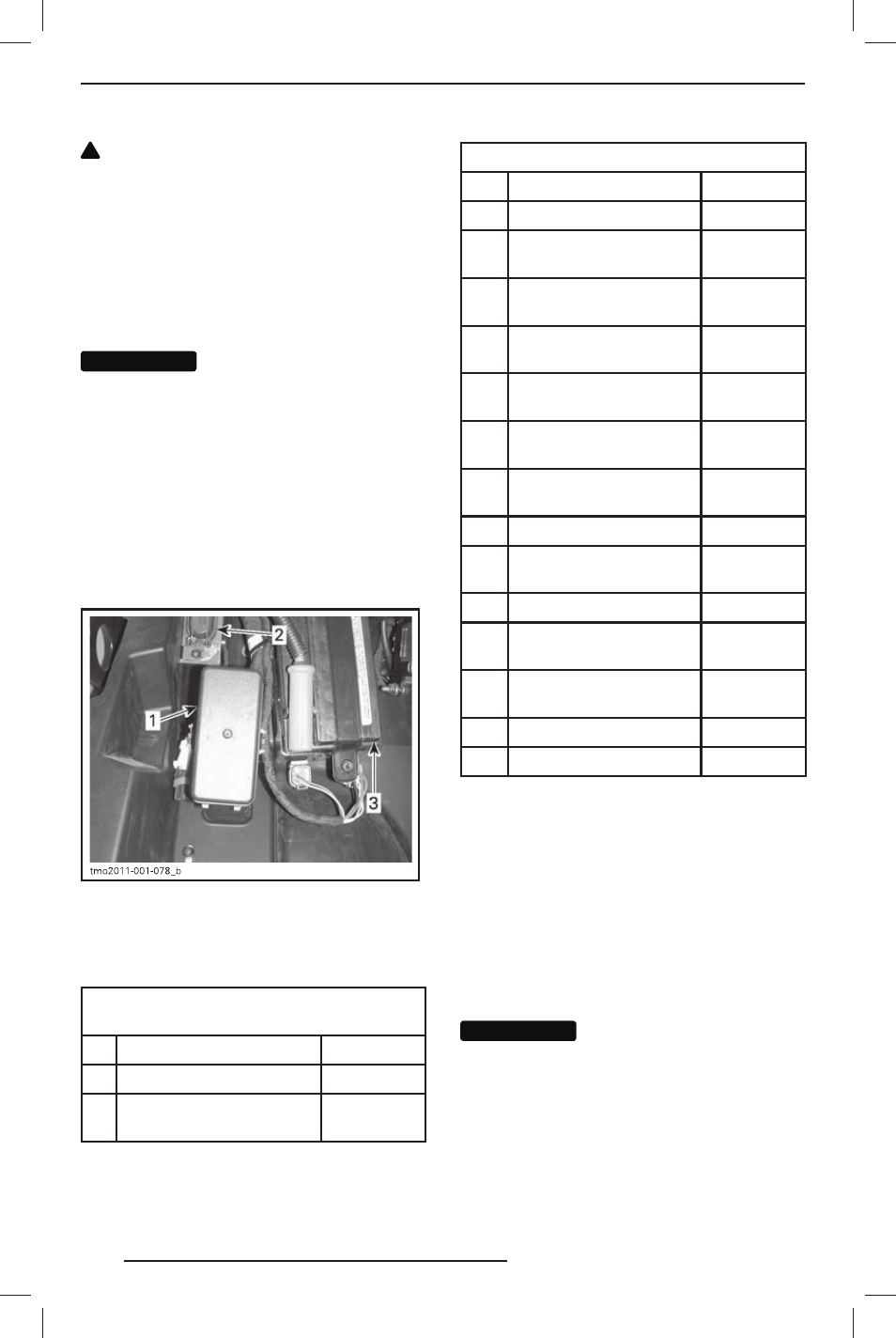

На мотовездеходе имеется два блока
предохранителей. Оба они располага-
ются под консолью со стороны водите-
ля рядом с аккумуляторной батареей.
1. Основной блок предохранителей
2. Дополнительный блок предохранителей
3. Аккумуляторная батарея
Описание блока предохранителей
ДОПОЛНИТЕЛЬНЫЙ БЛОК
ПРЕДОХРАНИТЕЛЕЙ
№ НАЗНАЧЕНИЕ НОМИНАЛ
F1 Главный 30 A
F2
Доп. оборудование
(главный)
40 A
ОСНОВНОЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
№ НАЗНАЧЕНИЕ НОМИНАЛ
F1 Главный 30 A
F2
Доп. оборудование
(главный)
40 A
F4
Спидометр/задние
фонари
10 A
F5
Зажигание/подача то-
плива/датчик скорости
7,5 A
F6
Блок управления дви-
гателем (ECM)
5 A
F7
4WD привод (лебёдка,
если имеется)
5 A
F8
Замок зажигания/реле
стартера/часы
30 A
F9 Вентилятор 25 A
F10
Компоненты для Евро-
пейской версии
5 A
F11 Фары 30 A
F12
Электрическая розетка
(пост. тока)
15 A
F13
Предохранитель цепей
управления реле
5 A
F14 Доп. оборудование 15 A
F15 Топливный насос 5 A
ПРИМЕЧАНИЕ: Назначение предохра-
нителей указано на обратной стороне
крышки блока предохранителей.
Световые приборы
После замены перегоревшей лампы
обязательно проверьте работоспособ-
ность соответствующего светового
прибора.
Замена ламп головного света
ВНИМАНИЕ ВНИМАНИЕ Не прикасайтесь паль-
цами к колбе галогенной лампы,
так как это сокращает срок её служ-
бы. Оставленные на лампе следы
пальцев сотрите изопропиловым
с п и р т о м , ко т о р ы й н е о б р а з уе т
плёнку на её поверхности.
Отсоедините электрический разъём
от лампы.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
