Инструкция по эксплуатации BRP Can-Am Commander 800R_1000 2013
Страница 122
121

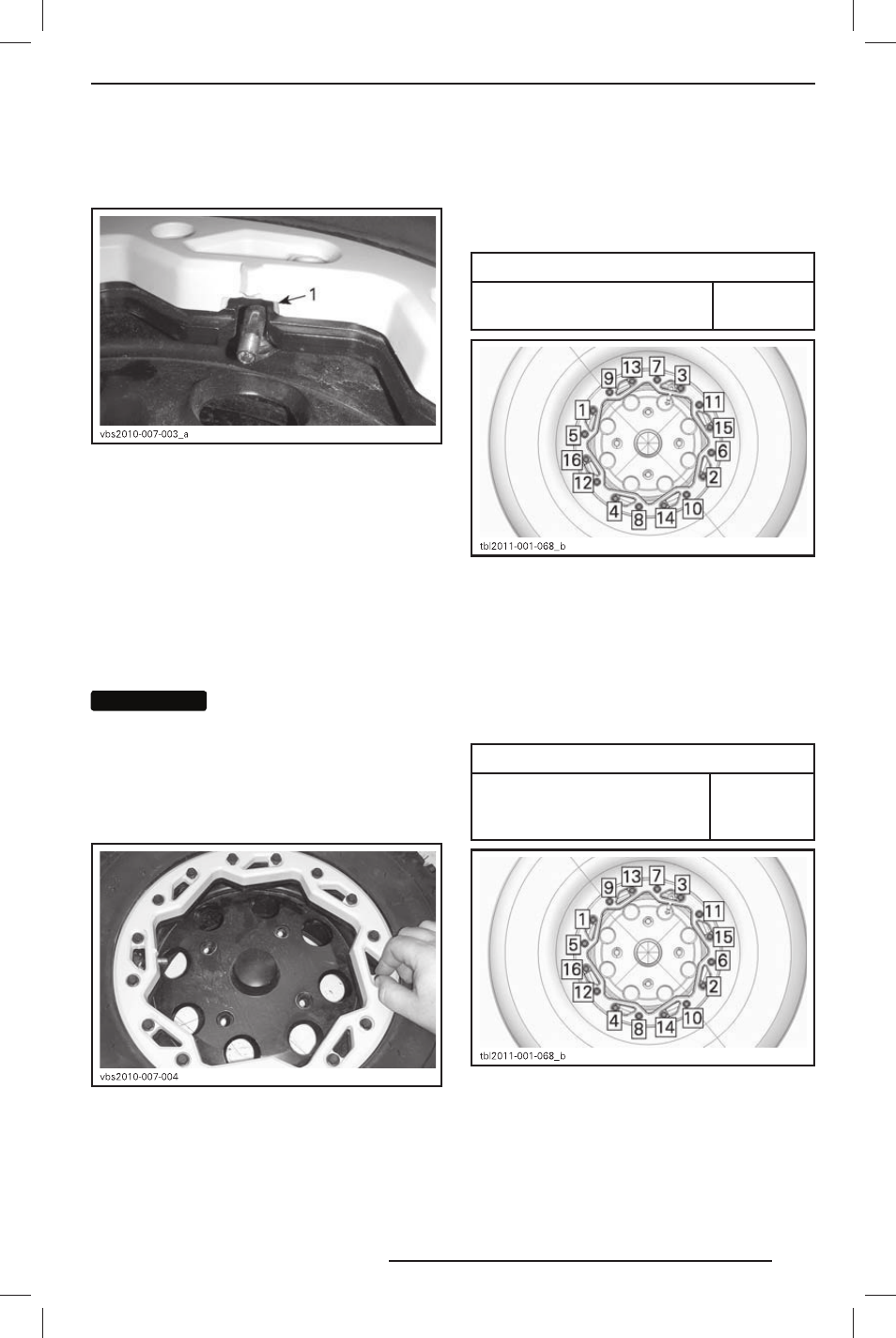

2. Установите внешнюю часть фикси-
рующего кольца на шину. Совместите
вентиль со специальными выборками.
ТИПОВОЙ ВАРИАНТ
1. Выборка под вентиль в фиксирующем кольце
3. Что б ы пр ед от в р ат ит ь з аед ание
винтов, нанесите на них специаль-
ный состав LOCTITE 767 (ANTISEIZE
LUBRICANT) (P/N 293 800 070) или
аналогичный.
4. Заверните винты крепления фикси-
рующего кольца. Чтобы не допустить
повреждения резьбы, начинайте за-
кручивать винты от руки.
ВНИМАНИЕ
ВНИМАНИЕ
Д л я з а в о р а ч и в а н и я
винтов крепления фиксирующего
кольца не следует использовать
ударный инструмент. При исполь-
зовании ударного инструмента вы-
сока вероятность повреждения вин-
та или резьбы.
ТИПОВОЙ ВАРИАНТ
5. В указанной последовательности
затяните винты крепления фикси-
рующего кольца рекомендованным
моментом.
ПРИМЕЧАНИЕ : Чтобы обеспечить
равномерное распределение давления
на фиксирующее кольцо, затягивайте
винты на несколько оборотов за один
проход.
МОМЕНТ ЗАТЯЖКИ
Винты фиксирующего кольца
(ПЕРВЫЙ ЭТАП ЗАТЯЖКИ)
(3 ± 1) Н•м
ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ
6. Убедитесь, что шина отцентрова-
на на колёсном диске. Переставьте
шину при необходимости.
7. В аналогичной последовательности
затяните винты крепления фикси-
рующего кольца вторым моментом
затяжки.
МОМЕНТ ЗАТЯЖКИ
Винты крепления фиксирую-
щего кольца
(ВТОРОЙ ЭТАП ЗАТЯЖКИ)
(8 ± 1) Н•м
ПОСЛЕДОВАТЕЛЬНОСТЬ ЗАТЯЖКИ
ПРИМЕЧАНИЕ: Наружное фиксирую-
щее кольцо должно соприкасаться
с внутренним фиксирующем кольцом.
Фиксирующее кольцо может слегка
изогну ться в результате облегания
борта шины. ЭТО НЕ ЯВЛЯЕТСЯ ПРИ-
ЗНАКОМ НЕИСПРАВНОСТИ.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
