89

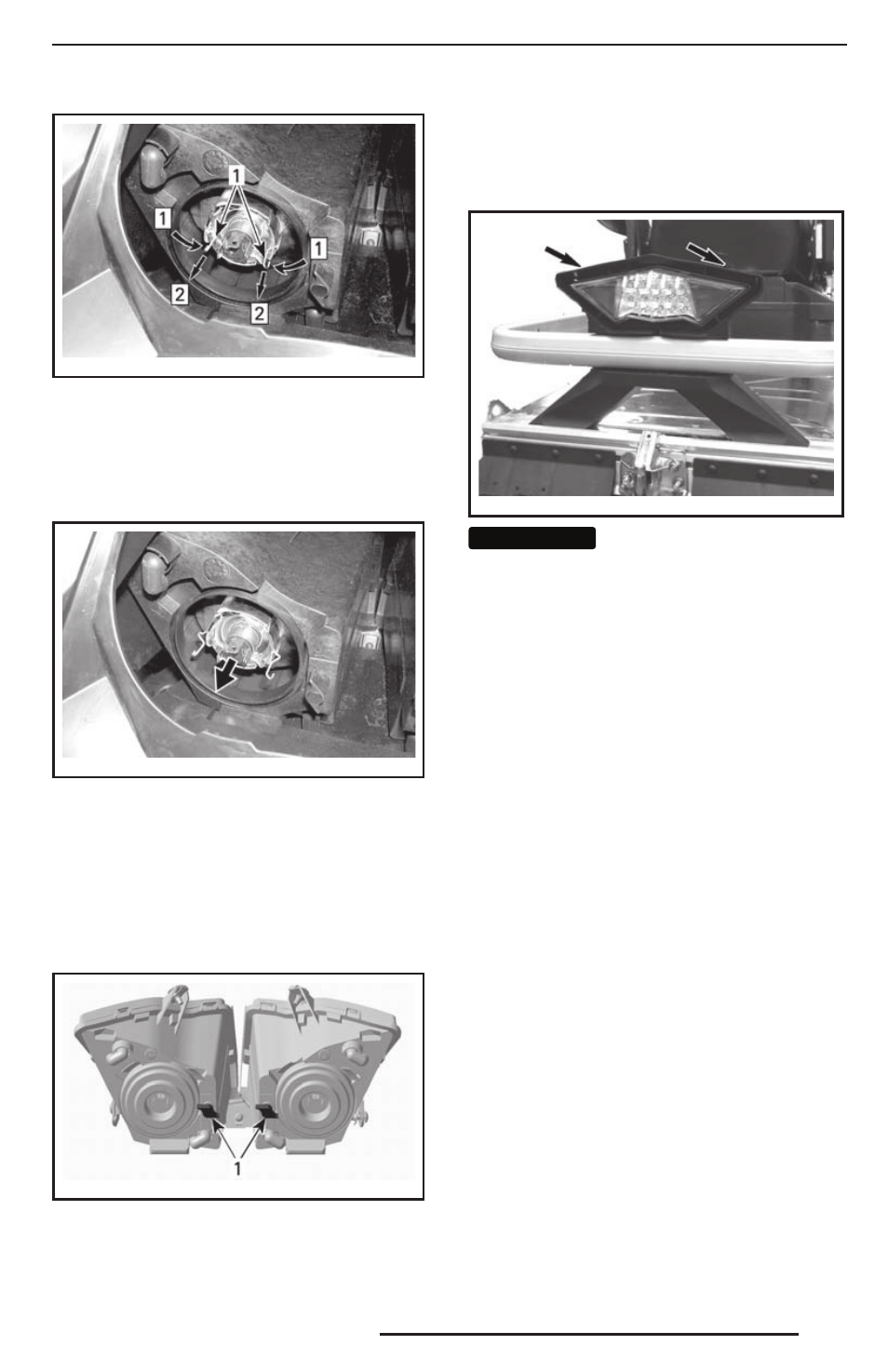

mmo2 007 -009 -063_a
Шаг 1: Сжать с обеих сторон
Шаг 2: Потянуть, чтобы освободить
1. Фиксатор
5. Извлеките и замените лампу. Уста-
новка осуществляется в последова-
тельности, обратной снятию.
mmo2 007 -009 -064_a
ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ
Регулировка головной оптики
Снимите многофункциональный центр,
как описано в разделе «ЗАМЕНА ЛАМ-
ПЫ ГОЛОВНОЙ ОПТИКИ». Для регу-
лировки направления светового пучка
вращайте рукоятку.
mmo2 007 -009 -023_a
ТИПОВОЙ ВАРИАНТ
1. Рукоятки
Замена лампы заднего фонаря
1. Аккуратно, одновременно потянув
с обеих сторон за края, снимите кор-
пус заднего фонаря.
fm r2011 -001-00 3
ВНИМАНИЕ ВНИМАНИЕ Ес ли задний фонарь
неосторожно переместить в сторону,
пластиковые фиксаторы могут сло-
маться. При снятии заднего фонаря
избегайте боковых перемещений.
Замена светодиодов заднего фонаря
не предусмотрена.
Задний фонарь заменяется в сборе.
Закрепите новый задний фонарь с по-
мощью винтов.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
