Страница 53: Снятие капота, Установка капота
52

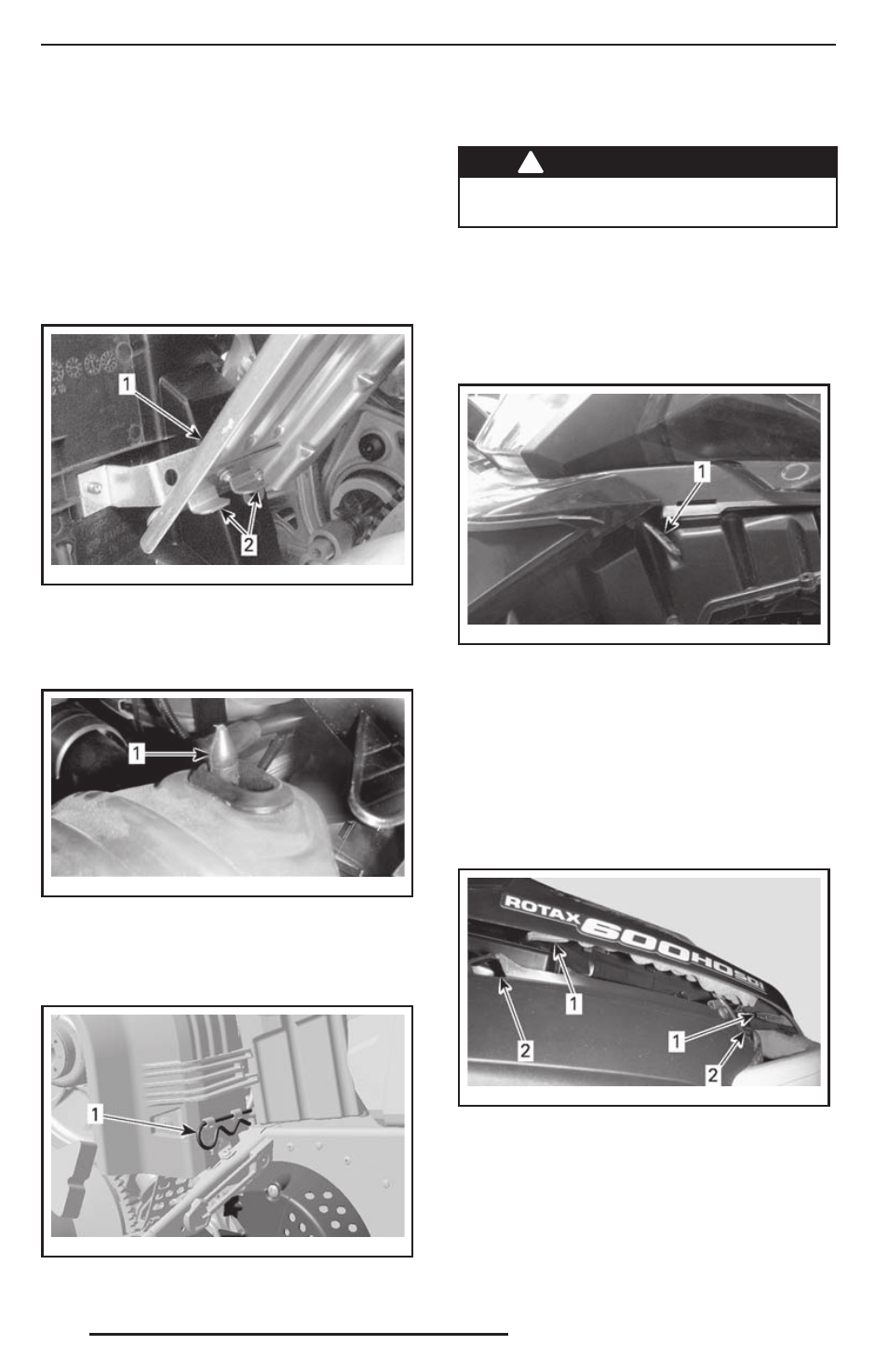

Поднимите кожух за его заднюю часть
и извлеките из передних выступов.
Установка защитного кожуха
ремня вариатора
При установке кожуха обратите внима-
ние на то, чтобы его вырез был обращён
вперёд.
Совместите прорези кожуха с выступами.
mmo2 009 -004 -035_a
1. Кожух
2. Выступы
Установите уплотнитель на фиксирую-
щий палец.
mmo2 009 -003 -011_a
1. Фиксирующий палец
Ус т ано вите з а д нюю ч ас т ь кож у ха
на фиксатор и закрепите его с помо-
щью проволочного фиксатора.
mmo2 008 -003 -063_a
1. Проволочный фиксатор
21) Капот
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода со снятым капотом.
Снятие капота
1. Снимите верхние боковые панели как
указано ниже.
2. Освободите резиновые фиксаторы
с обеих сторон.
mmo2 009 -004 -038_a
1. Резиновый фиксатор
3. Сдвиньте капот вперёд, чтобы выве-
сти фиксаторы из пазов.
Установка капота
1. Совместите выступы на передней
и центральной частях капота с со-
ответствующими пазами в нижнем
поддоне.
mmo2 009 -004 -039_a
ТИПОВОЙ ВАРИАНТ
1. Выступы
2. Пазы
2. Сдвиньте капот к фарам до упора.
3. Закрепите резиновые фиксаторы.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
