Проверка натяжения гусеницы
ПРИМЕЧАНИЕ: Перед регулировкой на-
тяжения гусеничной ленты совершите
пробег на снегоходе по снежному по-
крову в течение 15–20 минут.
1. Снимите колпачок шнура безопас-
ности (ключ DESS) с контактного
устройства.
2. Поднимите заднюю часть снегохода
и установите на опору с широким
основанием, чтобы гусеница не ка-
салась опорной поверхности.
!
ОСТОРОЖНО Практикуйте пра-
вильную техник у подъёма, пре -
имущественно используйте силу
ног. Не поднимайте заднюю часть
снегохода, если у Вас для этого не-
достаточно сил.
3. Задняя подвеска должна находиться
в свободном состоянии.

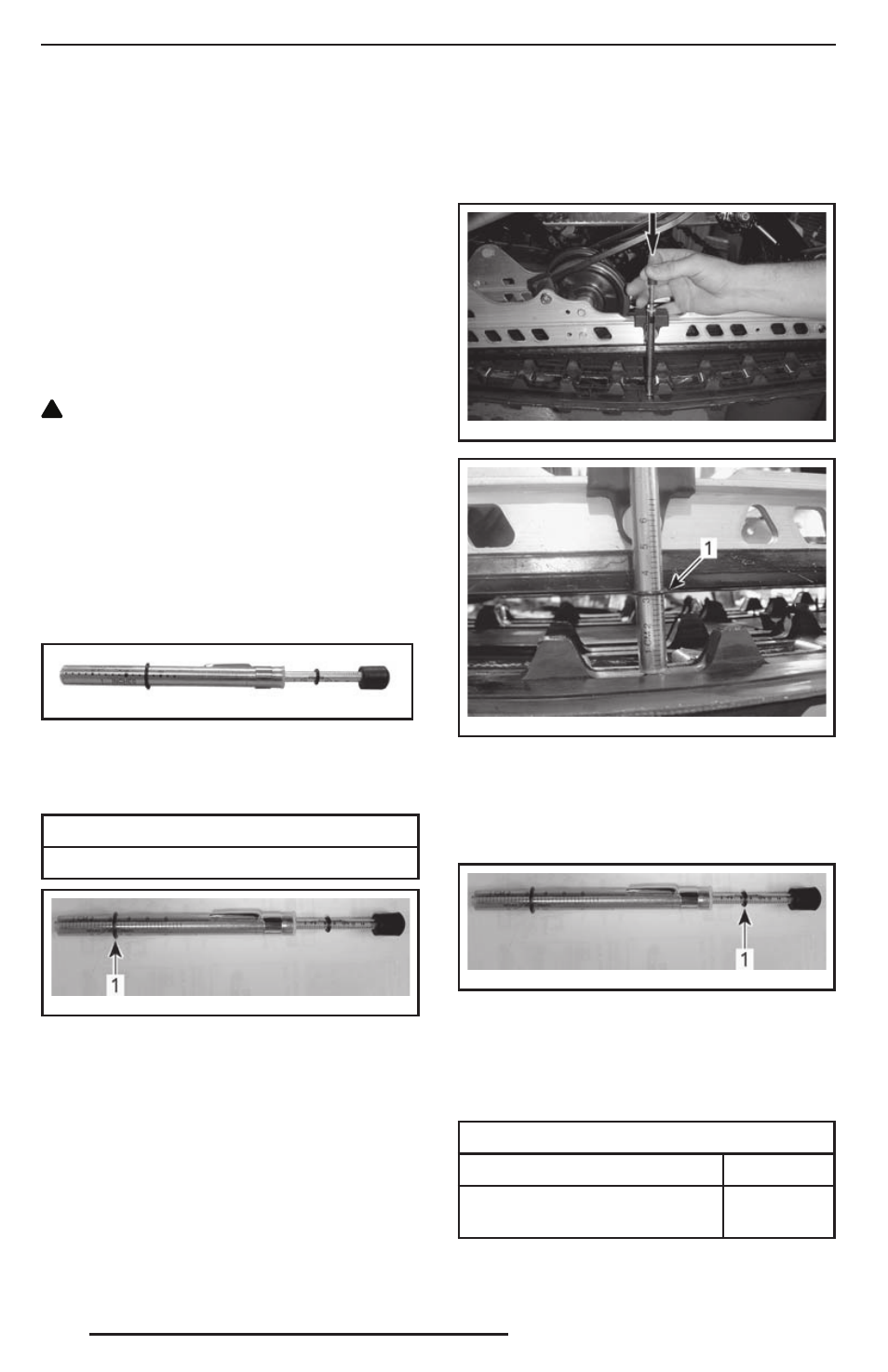

4. Используйте специальный инструмент
(TENSIOMETER (P/N 414 348 200).
414 348 200
5. С помощью нижнего кольца инстру-
мента для измерения натяжения за-
дайте величину прогиба.
ПРОГИБ
40–50 мм
mmr200 9-133-0 03_ b
УСТАНОВКА ВЕЛИЧИНЫ ПРОГИБА
1. Нижнее кольцо установлено в положение,
соответствующее техническим характери-
стикам
6. Установите верхнее кольцо инстру-
мента в положение, соответствую-
щее усилию 0 кгс.
7. Установите инструмент для измере-
ния натяжения на гусеницу посере-
дине между передними и задними
направляющими катками.
8. Нажмите на инструмент вниз, чтобы
нижнее кольцо оказалось на одном
уровне с нижней частью накладки
опорного полоза.
mmr200 9-133-0 01_ a
mmr200 9-133-0 02_ a
1. Нижнее кольцо инструмента на одном уровне
с нижней частью накладки опорного полоза
9. Считайте величину нагрузки, зафик-
сированную с помощью верхнего
кольца инструмента.
mmr200 9-133-0 03_ a
СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо
10. Полученное значение должно соот-
ветствовать данным, приведённым
в расположенной ниже таблице.
РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ
ВЕЛИЧИНА ПРОГИБА
40–50 мм
ПОЛУЧЕННОЕ ЗНАЧЕНИЕ
НАГРУЗКИ
7,3 кг
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
