54

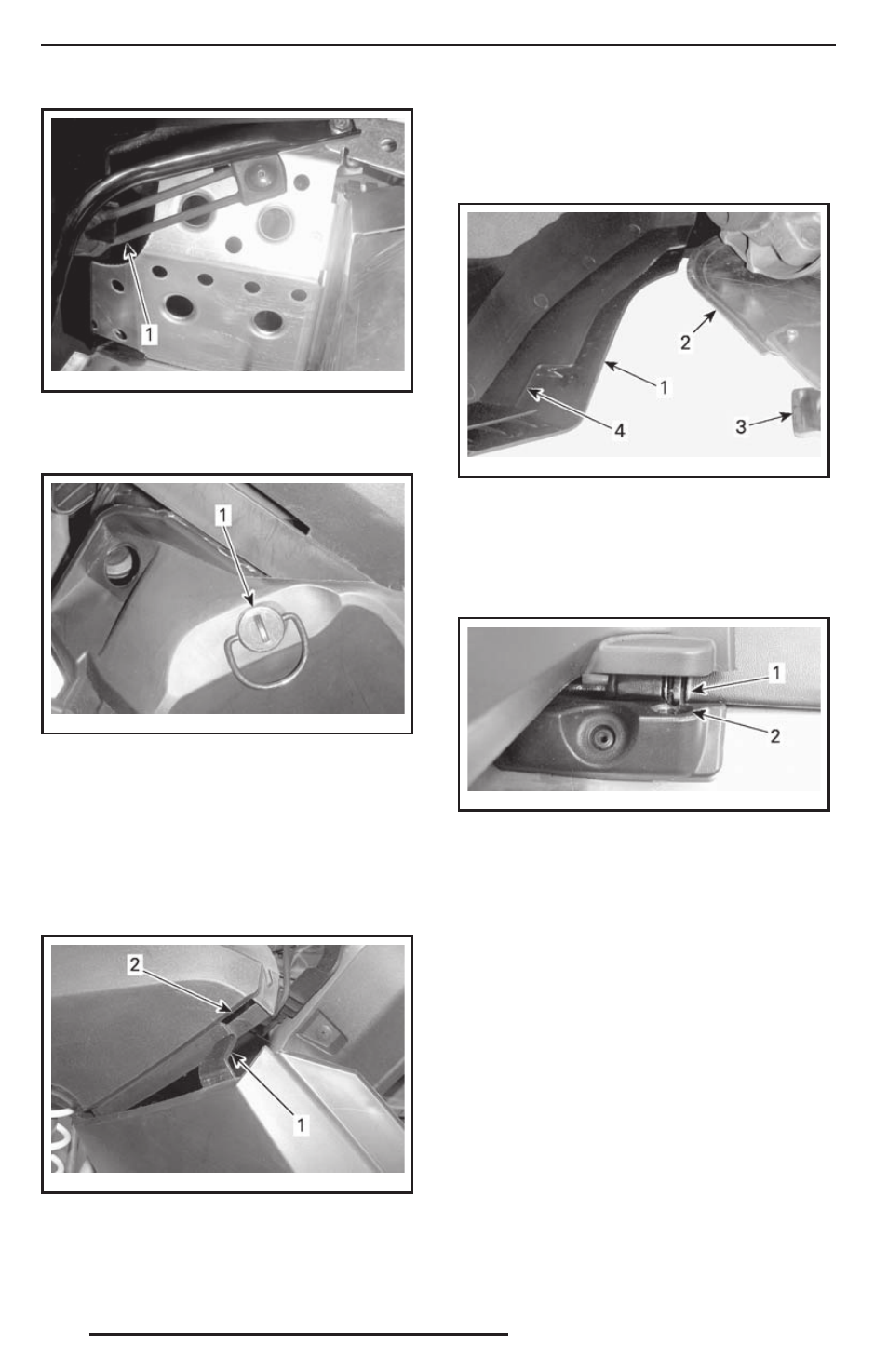

mmo2 009 -004 -044_a
1. Резиновый фиксатор
3. Поверните фиксатор на
¼ оборота
против часовой стрелки.
mmo2 009 -004 -045_a
1. Фиксатор
4. Слегка приподнимите заднюю часть
панели и откройте.
Закрывание нижней боковой
панели
1. Вставьте фиксатор панели в паз ниж-
него поддона.
mmo2 011 -006 -101_a
1. Нижний фиксатор боковой панели
2. Паз нижнего поддона
2. Установите нижнюю часть панели
на алюминиевое шасси так, чтобы
алюминиевый выступ шасси вошёл
в паз панели.
mmo2 009 -004 -047_a
1. Нижняя панель
2. Алюминиевое шасси
3. Алюминиевый выступ
4. Паз панели
3. Вставьте выступ панели в паз, рас-
положенный на тоннеле.
mmo2 011 -006 -102_a
1. Выступ
2. Отверстие туннеля
4. Застегните резиновый фиксатор.
5. Закройте фиксатор, повернув его
на
¼ оборота по часовой стрелке.
Снятие/установка нижней
боковой панели
1. Откройте нижнюю боковую панель
как описано выше.
2. Поднимите переднюю часть панели
и освободите нижнюю часть из паза.
3. Освободите верхнюю часть панели,
опустив панель.
Процедура установки выполняется
в обратном порядке.
