53
22) Верхние боковые
панели
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода с открытыми или сня-
тыми боковыми панелями.

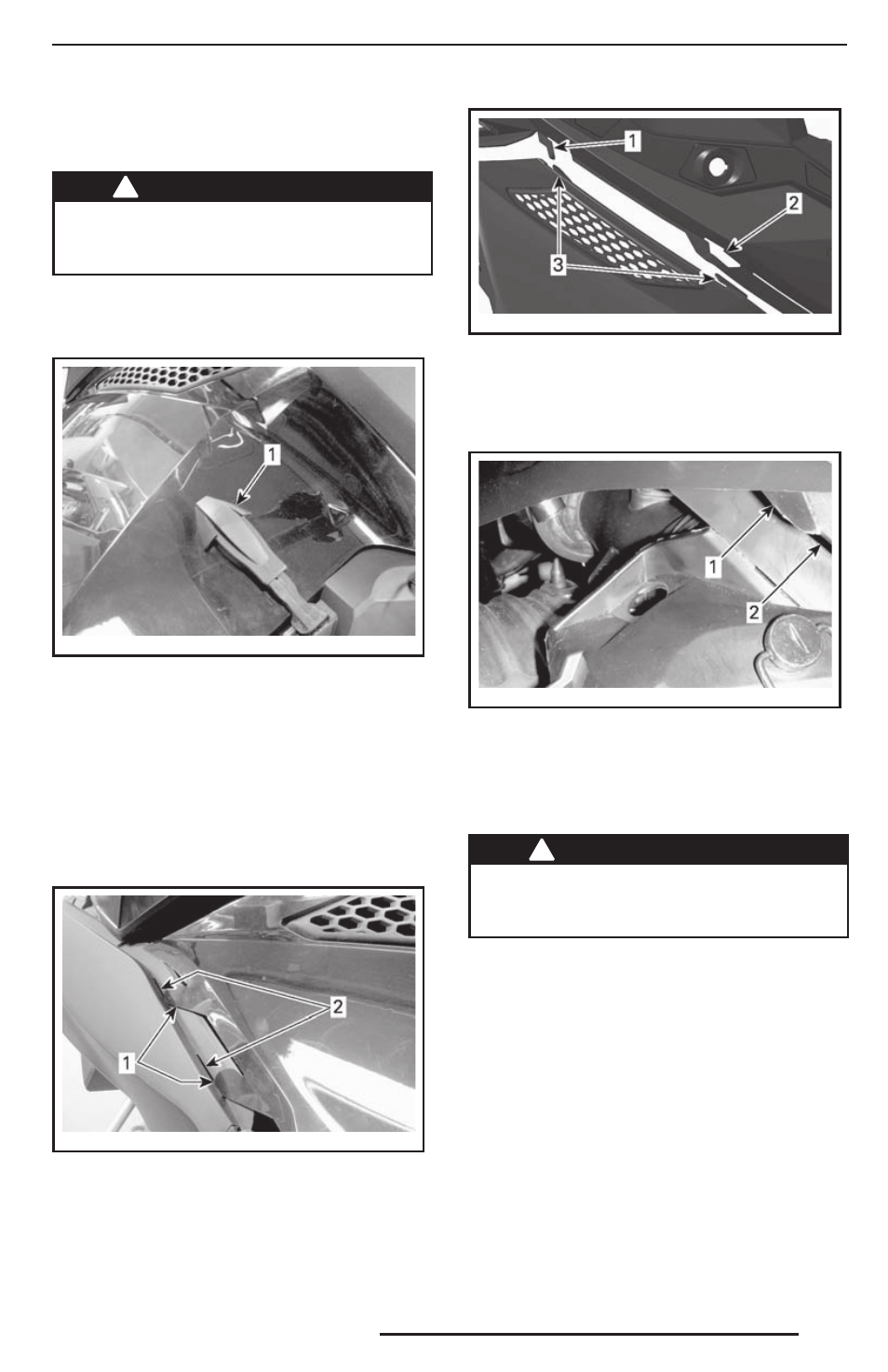

Снятие верхней боковой панели
1. Освободите резиновый фиксатор.
mmo2 009 -004 -040_a
1. Резиновый фиксатор
2. Поднимите заднюю часть панели,
чтобы вывести пластиковый фикса-
тор из консоли.
3. Переместите панель назад.
Установка верхней боковой панели
1. Вставьте нижние фиксаторы панели
в пазы нижнего поддона.
mmo2 009 -004 -042_a
1. Нижние фиксаторы панели
2. Пазы нижнего поддона
2. Закрепите центральный верхний фик-
сатор панели на консоли.
mmo2 011 -006 -100_a
1. Крюк консоли
2. Паз консоли
3. Центральные фиксаторы панели
3. Вставьте задний выступ в паз кон-
соли.
mmo2 009 -004 -041_a
1. Задний выступ
2. Паз консоли
4. Застегните резиновый фиксатор.
23) Нижние боковые панели
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода с открытыми или сня-
тыми боковыми панелями.
Открывание нижней боковой
панели
1. Снимите верхнюю боковую панель,
см. выше.
2. Освободите резиновый фиксатор.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
