82
ПРИМЕЧАНИЕ: Описываемая ниже ре-
гулировка влияет на работу двигателя
только на высокой частоте вращения
коленчатого вала.

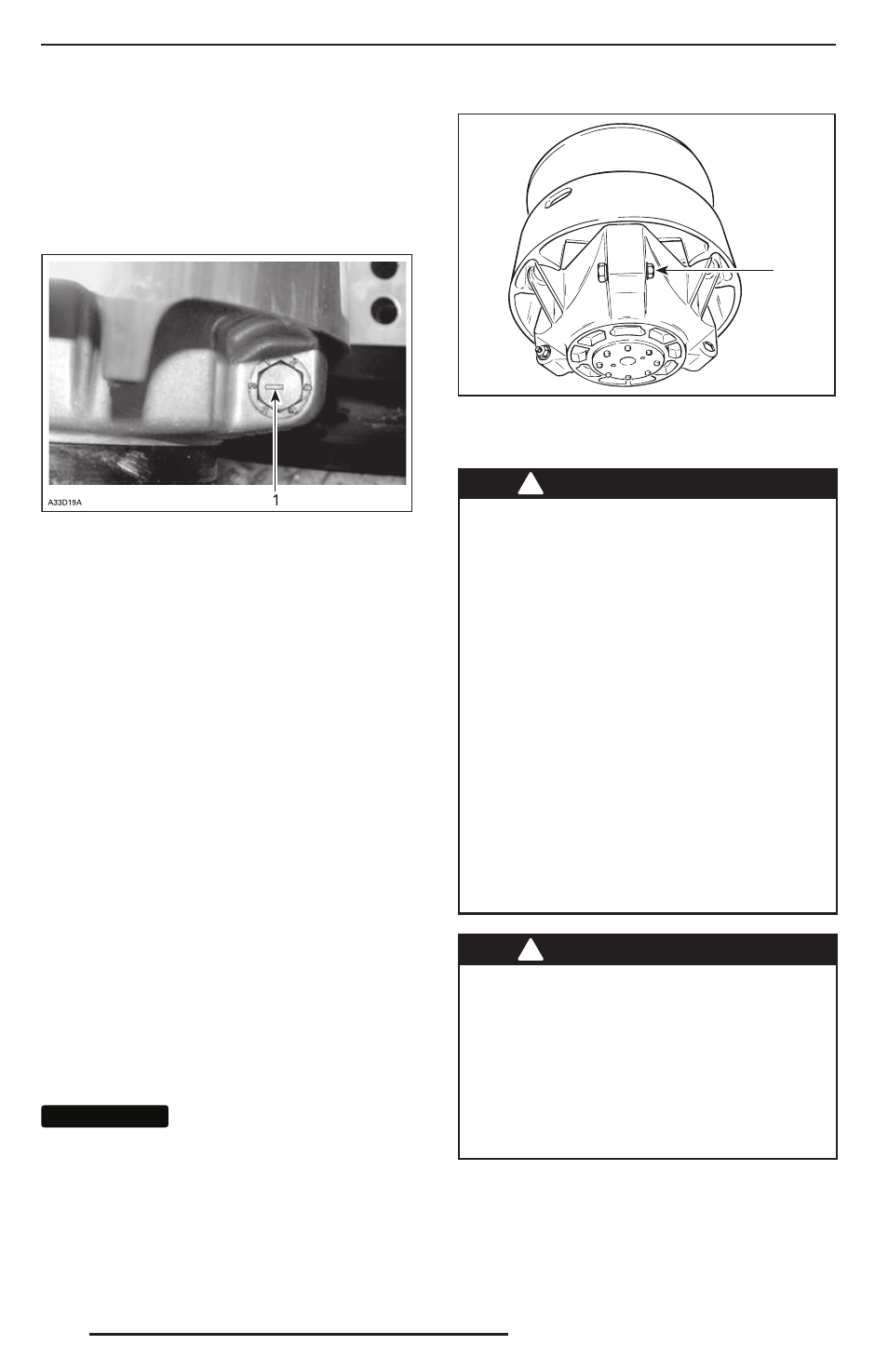

На торце головки винта имеется риска
указатель.
ТИПОВОЙ ВАРИАНТ
1. Метка
Имеется шесть положений, обозначен-
ных цифрами от 1 до 6.
Изменение регулировки в соседнее по-
ложение приводит к изменению макси-
мальной частоты вращения примерно
на 200 об/мин.
Чем больше номер позиции регулиро-
вочного винта, тем более высокие обо-
роты развивает двигатель, и наоборот.
Пример:
Регулировочный винт повернут из по-
ложения «4» в положение «6». В резуль-
тате максимальная частота вращения
коленчатого вала двигателя увеличится
на 400 об/мин.
Регулировка
Ослабьте контргайку настолько, что-
бы можно было частично вынуть ка-
либровочный болт и переставить его
в нужное положение. Запрещается пол-
ностью отворачивать контргайку. Затя-
ните контргайку моментом (10 ± 2) Н•м.
ВНИМАНИЕ ВНИМАНИЕ Запрещ аетс я полно -
с т ь ю в ы н и м ат ь ка л и б р о в оч н ы й
болт во избежание выпадения вну-
тренних шайб. Все три регулиро-
в о ч н ы х б о л т а в е д у щ е г о ш к и в а
должны быть установлены в одина-
ковое положение.
A16D0HA
1
ТИПОВОЙ ВАРИАНТ
1. Ослабьте настолько, чтобы повернуть кали-
бровочный болт
! ПРЕДОСТЕРЕЖЕНИЕ
Разборка и модификация ведуще-
го шкива ЗАПРЕЩЕНЫ.
Неправильно собранный или само-
стоятельно переделанный шкив
м о ж е т в н е з а п н о р а з р у ш и т ь с я
от напряжений, возникающих при
передаче большого крутящего мо-
мента.
Ремонт и техническое обслужива-
ние ведущего шкива должен вы-
полнять только авторизованный
дилер Lynx. Неквалифицирован-
ное обслуживание отрицательно
сказывается на ходовых свойствах
и приводит к снижению ресурса
приводного ремня. Соблюдайте
регламент технического обслужи-
вания снегохода.
! ПРЕДОСТЕРЕЖЕНИЕ
Не допускается работа двигателя:
– со снятым кожухом ремня вариа-
тора и щитками;
– с открытыми и/или снятыми ка-
потом или боковыми панелями.
ЗАПРЕЩАЕТСЯ выполнять регу-
лировки подвижных частей при
работающем двигателе.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
