79
ПРИМЕЧАНИЕ: Запасной ремень вариа-
тора не входит в комплект поставки
снегохода.
! О С Т О Р ОЖ Н О Уб е д и т е с ь , ч т о
вещи, которые хранятся в багажном
отделении, не повредят запасной
ремень вариатора.
Замена ремня вариатора
Снятие ремня вариатора
1. Снимите колпачок шнура безопас-
ности (ключ DESS) с контактного
устройства.
2. Откройте левую боковую панель, см.
раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ».
3. Снимите защитный кожух, как опи-
сано в разделе «ЗАЩИТНЫЙ КОЖУХ
РЕМНЯ ВАРИАТОРА».
4. Чтобы развести фланцы ведомого
шкива, вставьте специальное при-
способление, входящее в комплект
возимого инструмента, в резьбовое
отверстие регулировочной муфты
(см. рисунок).

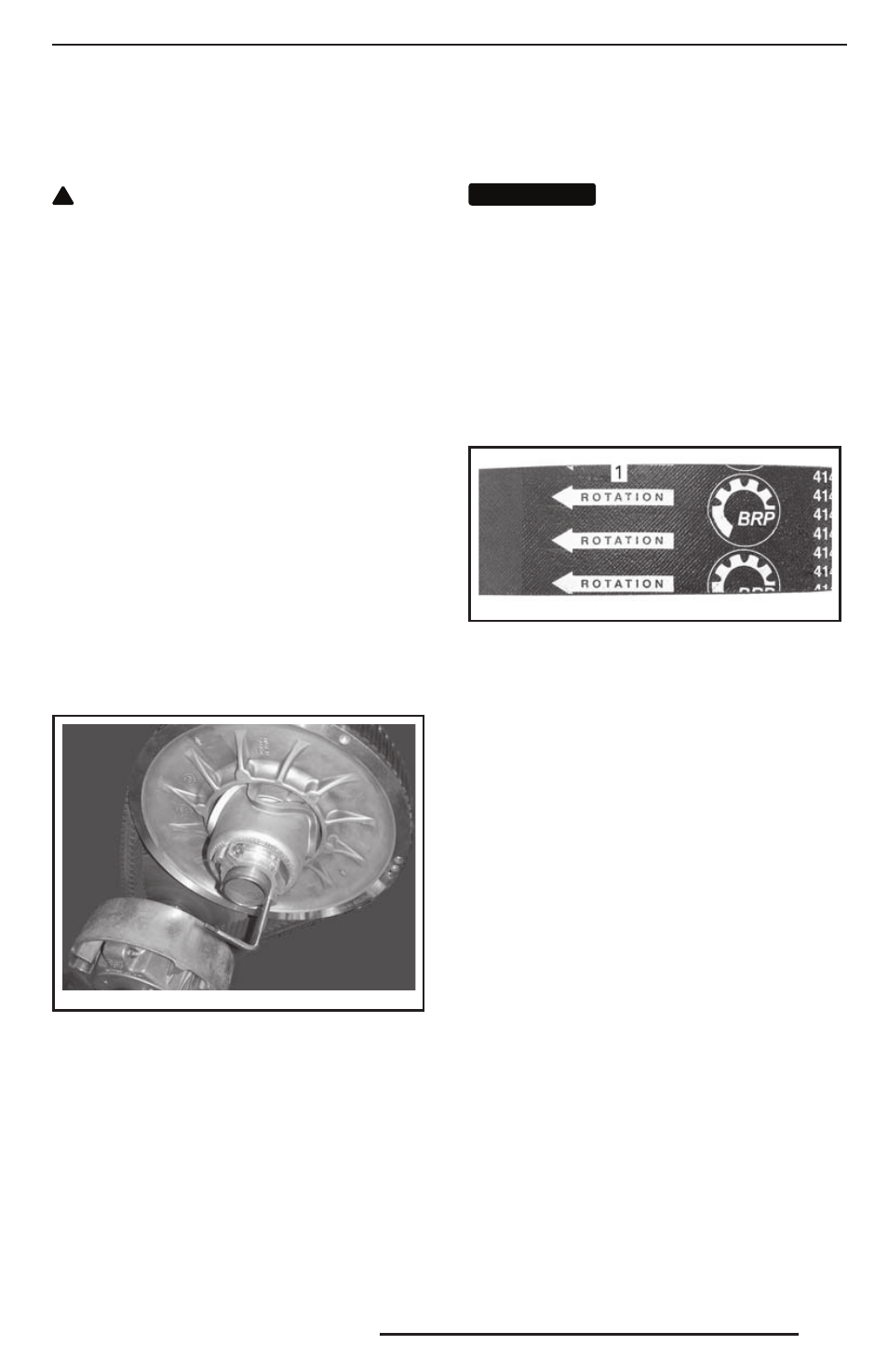

mmo2 012 -005 -980
ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА
В АЛЮМИНИЕВОЙ РЕГУЛИРОВОЧНОЙ МУФТЕ
5. Заворачивая приспособление, разве-
дите фланцы ведомого шкива.
6. Перетащив ремень через верхний
край, снимите его сначала с ведомо-
го, а затем ведущего шкивов.
Установка ремня вариатора
1. При необходимости разведите флан-
цы ведомого шкива, см. «ЗАЩИТНЫЙ
КОЖУХ РЕМНЯ ВАРИАТОРА».
2. Наденьте ремень сначала на веду-
щий, а затем на ведомый шкивы ва-
риатора.
ВНИМАНИЕ ВНИМАНИЕ Во избежание разрыва
или повреждения корда ремня за-
прещается применять усилие или
какие-либо рычаги для установки
ремня на место.
ПРИМЕЧАНИЕ: Максимальный срок
службы ремня достигается, если ре-
мень установлен таким образом, что
стрелки, нанесённые на нем, совпада-
ют с направлением его рабочего дви-
жения.
mmo2 011 -002 -006_a
1. Стрелки, указывающие направления рабочего
движения ремня
3. Выверните и снимите приспособле-
ние для разведения ведомого шкива.
4. Несколько раз проверните ведомый
шкив, чтобы ремень занял правиль-
ное положение между половинками.
5. Если установлен новый ремень, про-
изведите регулировку ремня по вы-
соте. См. «РЕГУЛИРОВКА РЕМНЯ
ВАРИАТОРА ПО ВЫСОТЕ».
6. Установите защитный кожух ремня
вариатора, см. «ЗАЩИТНЫЙ КОЖУХ
РЕМНЯ ВАРИАТОРА».
7. Закройте боковую панель. См. раздел
«ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,
ОБОРУДОВАНИЕ».
Регулировка ремня вариатора
по высоте
После установки нового ремня вариа-
тора необходимо проверить его регу-
лировку по высоте.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
