Страница 87
86
Пустите двигатель и слегка нажмите
на рычаг дроссельной заслонки, чтобы
гусеничная лента начала медленно вра-
щаться. Длительность работы гусеницы
в таком режиме не должна превышать
5-ти секунд.

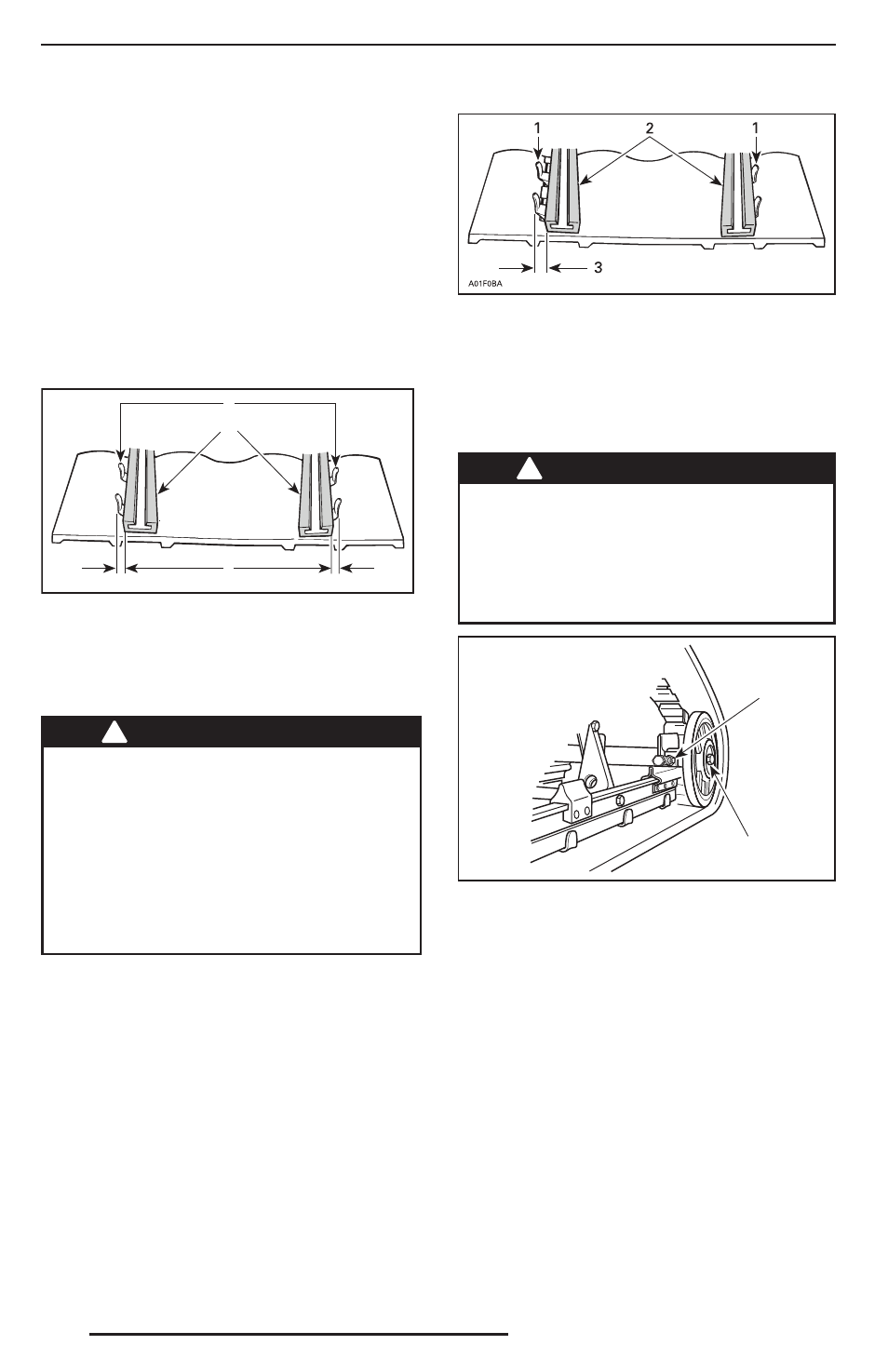

Проверьте симметричность положе-
ния гусеничной ленты относительно
накладок полозьев: расстояние между
полозьями и направляющими гребнями
гусеничной ленты должно быть одина-
ковым с обеих сторон.
A01F05A
1
2
3
1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон
Для регулировки центровки гусеницы
выполните следующее:
!
ПРЕДОСТЕРЕЖЕНИЕ
Перед началом операций по ре-
гулировке и техническому обслу-
живанию снегохода снимите кол-
пачок шнура безопасности (если
не требуется иное) с контактного
устройства выключателя двигате-
ля. Для выполнения регулировки
выберите безопасное место вдали
от снегоходных трасс.
1. Снимите колпачок шнура безопасно-
сти с контактного устройства.
2. Ослабьте стопорные винты заднего
направляющего катка.
3. Подтяните рег улировочный болт
на той стороне движителя, где рас-
стояние меж ду направляющими
гребнями и опорным полозом наи-
большее.
1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой стороне
4. Затяните контргайки.
5. Затяните болты крепления направля-
ющих катков моментом (48 ± 6) Н•м.
!
ПРЕДОСТЕРЕЖЕНИЕ
Убедитесь, что крепёжные болты
направляющих катков надёжно за-
тянуты, чтобы избежать самопро-
извольного демонтажа напр25ав-
ляющего катка и последующего
заклинивания гусеницы.
1
2
A05F0E B
ТИПОВОЙ ВАРИАНТ
1. Контргайка
2. Болт крепления направляющего катка
6. Пустите двигатель и на малой скоро-
сти движения гусеничной ленты про-
верьте симметричность её положе-
ния относительно опорных полозьев.
7. Опустите снегоход на опорную по-
верхность.
8. Установите на место колпачки задних
катков (если имеются).
Подвеска
Состояние задней подвески
Осмотрите все компоненты подвески,
включая накладки опорных полозьев,
пружины, катки и другие детали.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
