Инструкция по эксплуатации BRP Lynx 69 Ranger Alpine 1200 4-TEC 2013
Страница 81
80

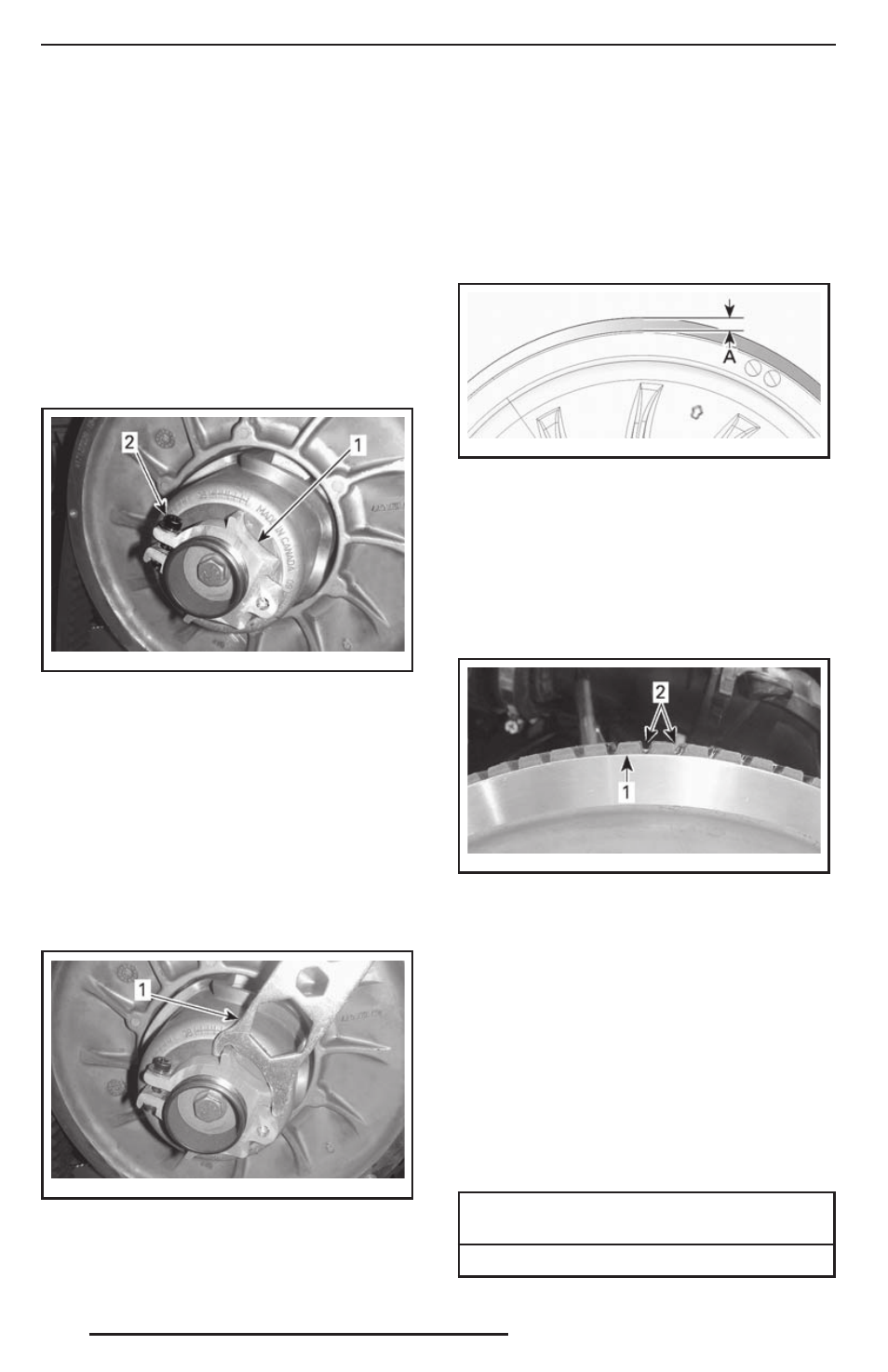

Регулировка ремня вариатора по высо-
те осуществляется в следующей после-
довательности:
1. Снимите колпачок шнура безопасно-
сти с контактного устройства.
2. Откройте левую боковую панель. См.
раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ».
3. Снимите защитный кожух, как опи-
сано в разделе «ЗАЩИТНЫЙ КОЖУХ
РЕМНЯ ВАРИАТОРА».
4. Отпустите фиксирующий винт.
mmo2 011 -003 -010_a
АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Регулировочная муфта
2. Фиксирующий винт
5. Используя специальное приспосо-
бление для регулировки подвески,
входящее в комплект возимого ин-
струмента, поворачивайте регулиро-
вочную муфту на четверть оборота
за раз, после чего проворачивайте
ведомый шкив, чтобы ремень занял
правильное положение между его
фланцами.
mmo2 011 -003 -011_a
АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Приспособление для регулировки
ПРИМЕЧАНИЕ: Регулировочная муфта
имеет левую резьбу.
РЕМЕНЬ, НЕ ИМЕЮЩИЙ ВНЕШНЕЙ
ЗУБЧАТОЙ ПОВЕРХНОСТИ
Повторяйте шаг 5, пока внешняя по-
верхность ремня вариатора не окажет-
ся вровень с краем ведомого шкива.
mmr200 9-081-0 01_ a
ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
A. 0 мм
РЕМЕНЬ С ЗУБЧАТОЙ ВНЕШНЕЙ ПО-
ВЕРХНОСТЬЮ
Повторяйте шаг 5, пока нижние по-
верхности канавок внешней зубчатой
поверхности ремня вариатора не со-
впадут с краем ведомого шкива.
mmr200 8-040-1 08_ a
ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
1. Край ведомого шкива
2. Канавки зубчатой поверхности ремня вариатора
РЕМНИ ВАРИАТОРА ВСЕХ ТИПОВ
ПРИМЕЧАНИЕ: Вращение регулировоч-
ной муфты против часовой стрелки при-
водит к опусканию наружной поверх-
ности ремня вариатора относительно
края шкива. И наоборот, при вращении
муфты по часовой стрелке поверхность
ремня поднимается.
6. Затяните фиксирующий винт указан-
ным моментом.
МОМЕНТ ЗАТЯЖКИ
ФИКСИРУЮЩЕГО ВИНТА
5,5 ± 0,5 Н•м
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
