88
Для идентификации предохранителей
см. табличку на крышке блока и раздел
«ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ».

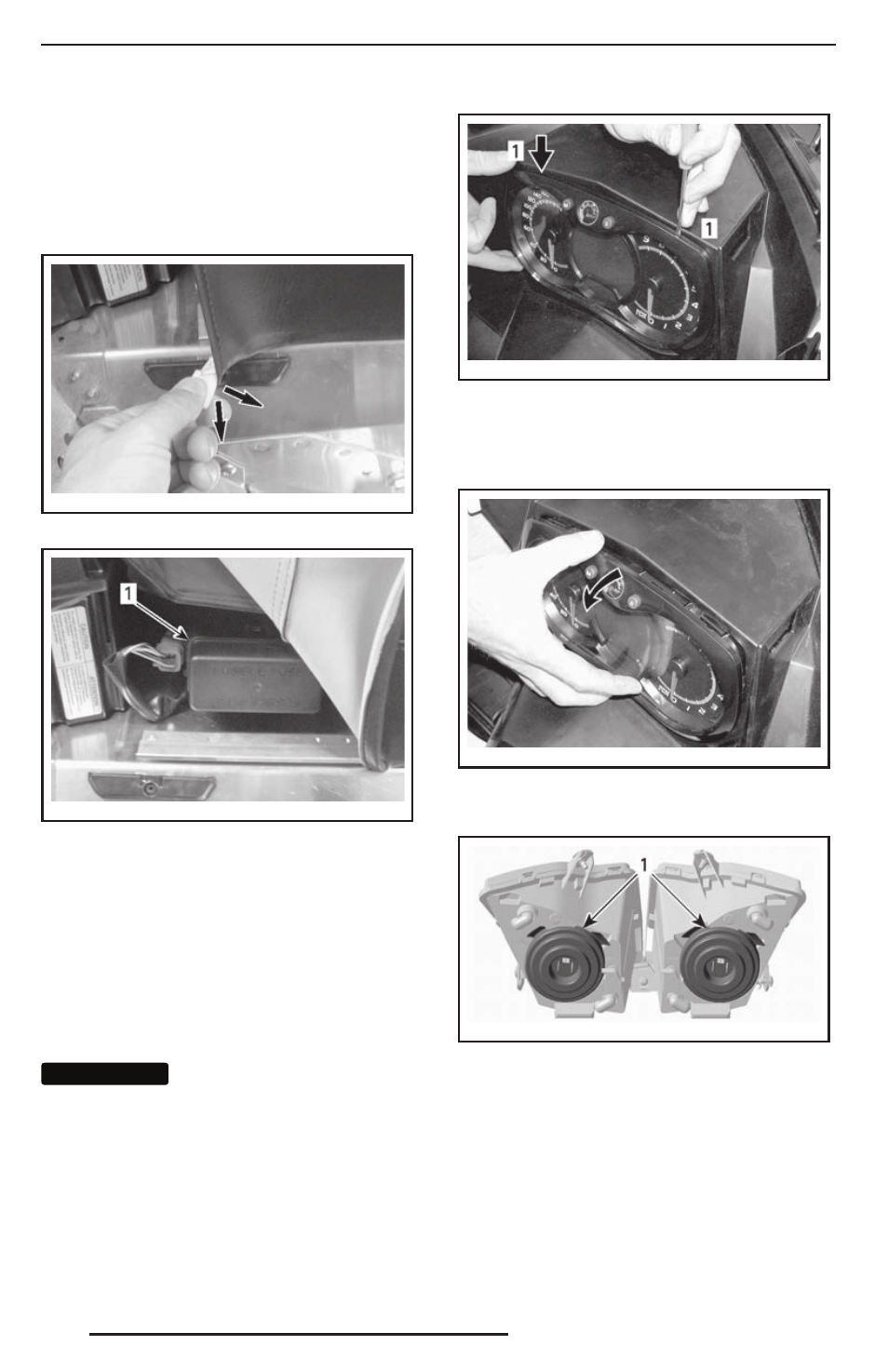

Для доступа к блоку предохранителей
снимите часть обивки, как показано
на рисунке.
mmo2 009 -004 -036_b
ПОТЯНИТЕ, ЧТОБЫ СНЯТЬ
mmo2 009 -004 -037_a
1. Блок предохранителей
Установите обивку на место, зацепив
за алюминиевый выступ.
Световые приборы
После замены перегоревшей лампы
проверьте работоспособность соответ-
ствующего осветительного прибора.
Замена лампы головной оптики
ВНИМАНИЕ ВНИМАНИЕ Во избежание сокраще-
ния срока службы галогенных ламп
не касайтесь пальцами стеклянной
колбы лампы. Если Вы дотронулись
до с те к л я нной кол б ы, оч и с тите
её изопропиловым спиртом, кото-
рый не оставляет плёнку на стекле.
1. С помощью маленькой отвёртки
освободите защёлки информацион-
ного центра.
mmo2 007 -009 -061_a
1. Защёлки
2. Осторожно потяните многофункцио-
нальный центр и отведите его в сто-
рону.
mmo2 007 -009 -062_a
3. Отсоедините разъём перегоревшей
лампы. Снимите резиновый чехол.
mmo2 007 -009 -022_a
1. Резиновый чехол
4. Одновременно сожмите и потяните
оба конца фиксатора, чтобы извлечь
лампу.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
